Hiểu rõ cấu tạo mỏ hàn chì giúp tối ưu hiệu quả làm việc. Đồng thời, bạn sẽ biết cách bảo dưỡng hoặc thay thế linh kiện đúng chuẩn. Dưới đây là chi tiết các thành phần cấu tạo nên thiết bị thông dụng này.
Các Bộ Phận Cấu Tạo Mỏ Hàn Chì
Mũi hàn
Trong máy hàn chì, mũi hàn là bộ phận truyền nhiệt trực tiếp đến thiếc hàn và vật hàn. Khả năng dẫn nhiệt của mũi hàn ảnh hưởng trực tiếp đến tốc độ nóng chảy của thiếc và chất lượng mối hàn.
Nếu mũi hàn bị oxy hóa hoặc mòn, nhiệt sẽ truyền kém hiệu quả, khiến mối hàn dễ bị rỗ, thiếu độ bám dính hoặc mất tính thẩm mỹ. Mũi hàn thường được chế tạo từ đồng hoặc hợp kim đồng có độ dẫn nhiệt cao.
Bộ phận gia nhiệt
Bộ phận gia nhiệt có nhiệm vụ chuyển đổi điện năng thành nhiệt năng để làm nóng mũi hàn. Đây là thành phần quyết định thời gian làm nóng, khả năng duy trì nhiệt độ và hiệu suất làm việc của mỏ hàn. Khi bộ phận gia nhiệt hoạt động không ổn định, nhiệt độ mũi hàn sẽ dao động, ảnh hưởng trực tiếp đến chất lượng và độ bền của mối hàn.
Vỏ bảo vệ cách điện và cách nhiệt
Vỏ bảo vệ có nhiệm vụ cách điện, cách nhiệt và bảo vệ các bộ phận bên trong mỏ hàn. Bộ phận này giúp người dùng cầm nắm an toàn, hạn chế nguy cơ bỏng do nhiệt độ cao và giảm rủi ro rò rỉ điện trong quá trình sử dụng.
Dây cấp điện 220VAC
Dây cấp điện 220VAC có nhiệm vụ dẫn nguồn điện từ ổ cắm đến bộ phận gia nhiệt bên trong mỏ hàn. Bộ phận này được bọc lớp cách điện nhằm đảm bảo an toàn khi sử dụng, đồng thời duy trì nguồn điện ổn định để mỏ hàn hoạt động hiệu quả.
Công tắc hoặc bộ điều chỉnh nhiệt độ
Công tắc hoặc bộ điều chỉnh nhiệt độ giúp bật/tắt nguồn và kiểm soát mức nhiệt của mỏ hàn. Trên các dòng mỏ hàn chỉnh nhiệt, người dùng có thể điều chỉnh nhiệt độ theo yêu cầu công việc. Điều này giúp nâng cao chất lượng mối hàn và hạn chế hư hỏng linh kiện do quá nhiệt.
Giá Đỡ và ống bảo vệ mũi hàn
Trên một số dòng mỏ hàn chì, giá đỡ và ống bảo vệ được trang bị nhằm tăng độ an toàn trong quá trình sử dụng. Các bộ phận này giúp hạn chế va chạm với mũi hàn đang nóng, giảm nguy cơ bỏng và bảo vệ mũi hàn khỏi hư hỏng do rơi hoặc va đập.
| Bộ phận | Chức năng chính |
|---|---|
| Mũi hàn | Truyền nhiệt đến thiếc hàn và vật hàn |
| Bộ phận gia nhiệt | Chuyển đổi điện năng thành nhiệt năng |
| Vỏ cách điện, cách nhiệt | Bảo vệ người dùng và linh kiện bên trong |
| Dây cấp điện 220VAC | Cung cấp nguồn điện cho mỏ hàn |
| Công tắc hoặc bộ điều chỉnh nhiệt độ | Kiểm soát hoạt động và nhiệt độ làm việc |
| Giá đỡ, ống bảo vệ mũi hàn | Tăng độ an toàn và bảo vệ mũi hàn |

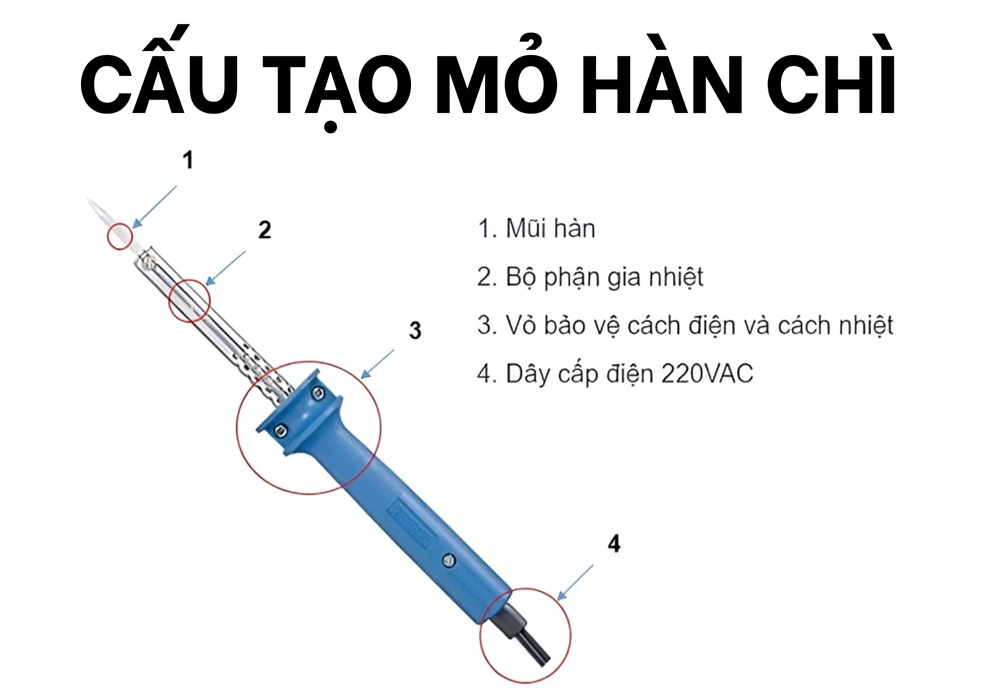

Tìm hiểu các bộ phận quan trọng của mỏ hàn chì dùng trong sửa chữa điện tử
Nguyên Lý Hoạt Động Của Mỏ Hàn Chì
Mỏ hàn chì hoạt động theo quy trình sau:
Bước 1: Cấp nguồn điện cho mỏ hàn.
Bước 2: Bộ phận gia nhiệt chuyển đổi điện năng thành nhiệt năng.
Bước 3: Nhiệt lượng được truyền đến mũi hàn.
Bước 4: Mũi hàn làm nóng chảy thiếc hàn tại vị trí cần hàn.
Bước 5: Thiếc hàn nguội và đông đặc, tạo thành mối liên kết chắc chắn giữa các chi tiết.
Nguyên lý hoạt động của mỏ hàn chì là chuyển đổi điện năng thành nhiệt năng để làm nóng chảy thiếc hàn, từ đó tạo ra mối hàn bền và dẫn điện tốt.

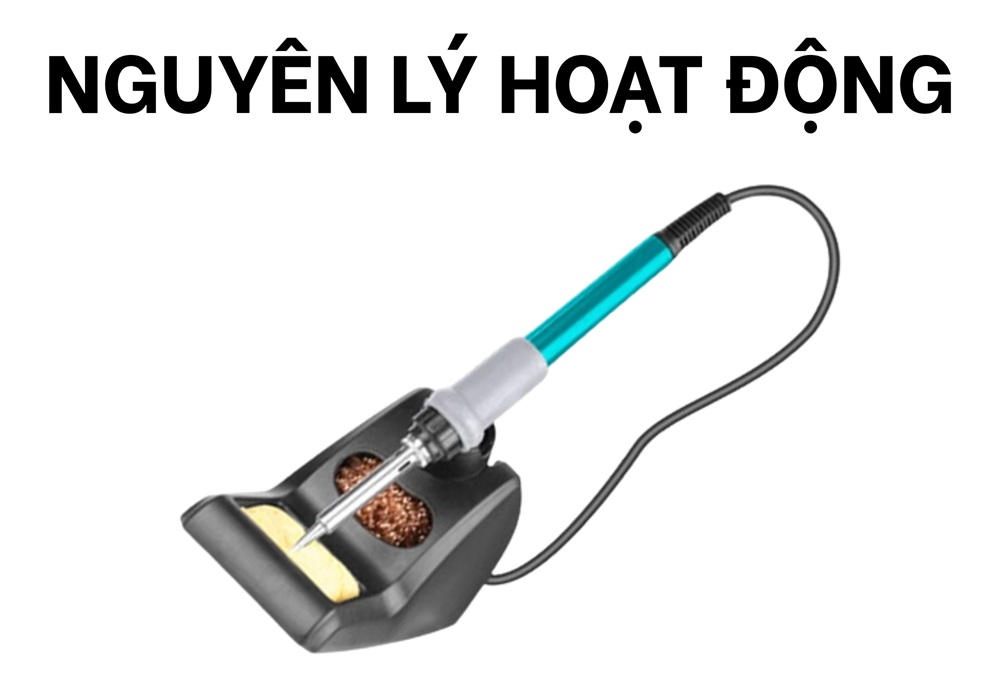

Cơ chế hoạt động của mỏ hàn chì giúp hàn dây điện và linh kiện điện tử hiệu quả
Cách Bảo Dưỡng Giúp Tăng Tuổi Thọ Của Mỏ Hàn Chì
Để mỏ hàn chì hoạt động ổn định và bền bỉ theo thời gian, người dùng nên thực hiện các biện pháp bảo dưỡng sau:
- Vệ sinh mũi hàn thường xuyên để loại bỏ cặn thiếc và lớp oxy hóa.
- Thiếc phủ mũi hàn sau khi sử dụng nhằm hạn chế ăn mòn và bảo vệ bề mặt mũi hàn.
- Sử dụng nhiệt độ phù hợp với từng công việc, tránh để mỏ hàn hoạt động ở mức nhiệt quá cao trong thời gian dài.
- Kiểm tra dây nguồn định kỳ để phát hiện sớm các dấu hiệu hư hỏng hoặc rò rỉ điện.
- Bảo quản nơi khô ráo, thoáng mát khi không sử dụng để hạn chế ảnh hưởng của độ ẩm đến các linh kiện bên trong.
Thực hiện đúng các bước trên sẽ giúp kéo dài tuổi thọ mỏ hàn, duy trì hiệu suất làm việc và đảm bảo chất lượng mối hàn.
💡Kinh nghiệm từ Xsafe: chỉ cần giữ mũi hàn sạch, tráng thiếc sau khi dùng và tránh để máy chạy quá nhiệt là đã có thể tăng tuổi thọ mỏ hàn đáng kể.

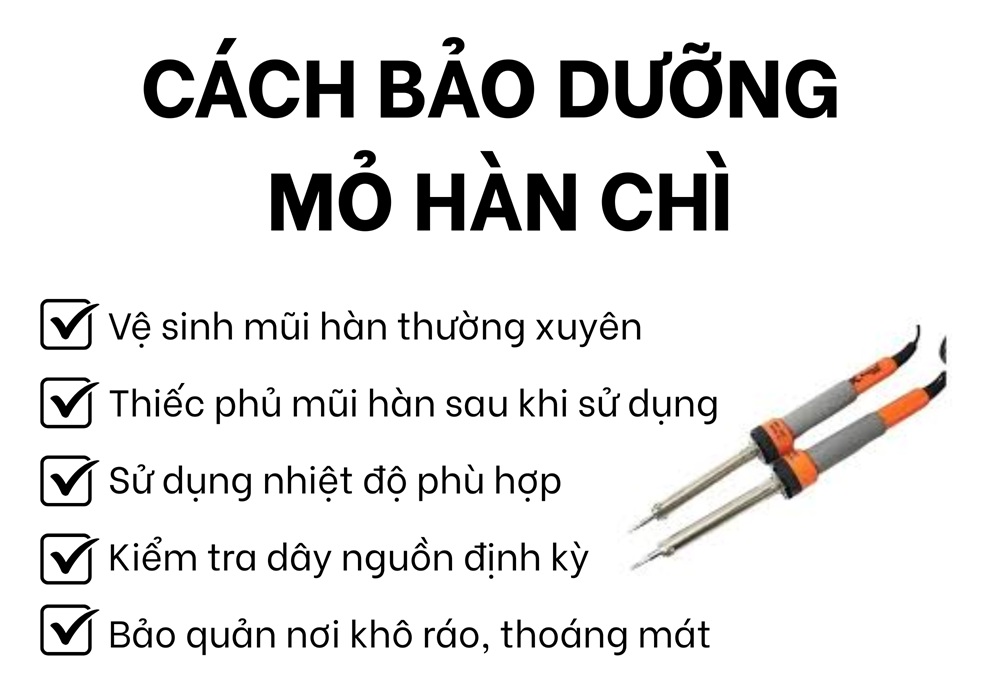

Thực hiện bảo dưỡng mỏ hàn chì thường xuyên nhằm đảm bảo chất lượng hàn ổn định
Kinh Nghiệm Chọn Mỏ Hàn Chì Phù Hợp
Để lựa chọn mỏ hàn chì phù hợp, người dùng nên cân nhắc các tiêu chí sau:
- Chọn công suất phù hợp: Mỏ hàn 20–40W thích hợp cho hàn linh kiện điện tử, trong khi các công việc hàn dây điện hoặc chi tiết lớn thường cần công suất cao hơn.
- Ưu tiên loại có điều chỉnh nhiệt độ: Giúp kiểm soát nhiệt chính xác, hạn chế hư hỏng linh kiện và nâng cao chất lượng mối hàn.
- Lựa chọn mũi hàn phù hợp: Mũi nhọn phù hợp với linh kiện nhỏ, mũi dẹt thích hợp cho các vị trí cần truyền nhiệt lớn hơn.
- Quan tâm đến chất lượng gia nhiệt: Bộ phận gia nhiệt ổn định giúp mỏ hàn nóng nhanh, duy trì nhiệt độ đều và làm việc hiệu quả hơn.
- Ưu tiên thương hiệu uy tín: Sản phẩm từ các thương hiệu đáng tin cậy thường có độ bền cao, linh kiện thay thế dễ tìm và chính sách bảo hành rõ ràng.
Không phải mọi loại mỏ hàn chì đều phù hợp với cùng một công việc. Việc lựa chọn đúng công suất, khả năng điều chỉnh nhiệt độ và kiểu mũi hàn sẽ giúp nâng cao chất lượng mối hàn, đồng thời hạn chế hư hỏng linh kiện và tăng tuổi thọ thiết bị.

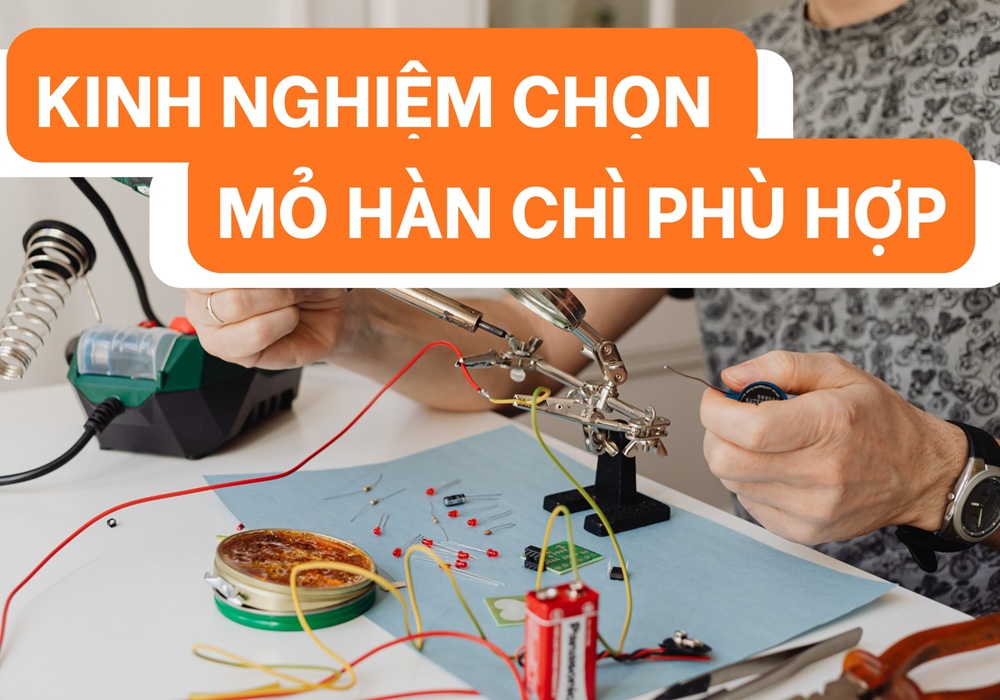

Hướng dẫn chọn mỏ hàn chì phù hợp với từng nhu cầu sử dụng trong thực tế
Câu Hỏi Thường Gặp Khi Mua Mỏ Hàn Chì
Bộ phận nào dễ hư hỏng nhất trên mỏ hàn chì?
Mũi hàn và bộ phận gia nhiệt là hai chi tiết chịu nhiệt độ cao liên tục nên có tốc độ hao mòn nhanh nhất.
Có thể thay mũi hàn chì không?
Có. Hầu hết mỏ hàn chì phổ thông và mỏ hàn chỉnh nhiệt trên thị trường hiện nay đều có thể thay mũi hàn, bao gồm các dòng của INGCO và Total. Tuy nhiên, khả năng thay thế còn tùy theo từng model cụ thể. Đặc biệt ở các dòng mỏ hàn giá rẻ hoặc thiết kế liền thân.
Mỏ hàn chì có cần điều chỉnh nhiệt độ không?
Có. Việc điều chỉnh nhiệt độ là cần thiết, đặc biệt trong hàn linh kiện điện tử, giúp kiểm soát nhiệt ổn định và đảm bảo chất lượng mối hàn.
Tại sao mỏ hàn chì mới mua về lại có khói bốc lên?
Đây là hiện tượng bình thường do lớp dầu bảo quản bên trong lõi nhiệt bị đốt cháy. Khói sẽ tự hết sau vài phút sử dụng.
Mũi hàn bị đen (oxy hóa) thì phải xử lý như thế nào?
Hãy làm nóng mỏ hàn, chà mũi hàn vào bọt biển ẩm hoặc bùi nhùi đồng để sạch vết đen. Sau đó, lập tức tráng một lớp thiếc mới lên bề mặt.
⚠️Lưu ý: Tuyệt đối không dùng giũa hoặc vật nhọn để cạo vì sẽ làm hỏng lớp mạ bảo vệ.
Cấu tạo mỏ hàn chì tuy đơn giản nhưng mỗi bộ phận đều giữ vai trò quan trọng trong quá trình tạo nhiệt và thực hiện mối hàn. Hiểu rõ chức năng của từng bộ phận giúp người dùng sử dụng mỏ hàn hiệu quả hơn. Đồng thời, việc bảo dưỡng và xử lý sự cố cũng trở nên dễ dàng hơn.
Xem thêm:
- Cấu Tạo Mỏ Hàn Tig
- Hướng Dẫn Cách Dùng Mỏ Hàn Chì Tạo Mối Hàn Đẹp

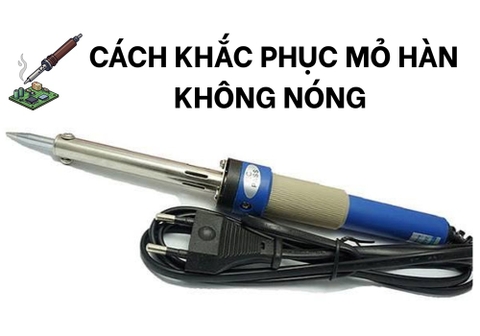

- Cách Khắc Phục Mỏ Hàn Không Nóng Hiệu Quả
