Van áp suất đóng vai trò quan trọng trong việc kiểm soát áp suất và duy trì hoạt động ổn định của máy nén khí. Bài viết dưới đây sẽ hướng dẫn cách chỉnh van áp suất máy nén khí đơn giản, đúng kỹ thuật và những lưu ý giúp thiết bị vận hành ổn định, bền lâu.
Van Áp Suất Máy Nén Khí Là Gì?
Van áp suất máy nén khí, còn gọi là rơ le áp suất máy nén khí hoặc công tắc áp suất, là bộ phận cảm nhận sự thay đổi áp suất để điều khiển đóng – ngắt mạch điện. Nhờ đó, máy nén khí có thể duy trì áp suất trong phạm vi cài đặt và hoạt động ổn định.
Bộ phận này thường gồm các chi tiết như lò xo, vít điều chỉnh, tiếp điểm điện, đầu nối và cơ cấu cảm biến áp suất. Tùy từng loại máy và thiết kế của nhà sản xuất, cấu tạo van có thể khác nhau để phù hợp với mức áp suất và công suất hoạt động.
Khi áp suất trong bình đạt đến mức cài đặt, van sẽ tác động để ngắt máy hoặc chuyển trạng thái mạch điện; khi áp suất giảm xuống mức quy định, hệ thống sẽ kích hoạt lại. Vì vậy, van áp suất giúp kiểm soát quá trình đóng – ngắt tự động, hạn chế tình trạng máy chạy quá lâu và duy trì áp suất phù hợp trong quá trình sử dụng.

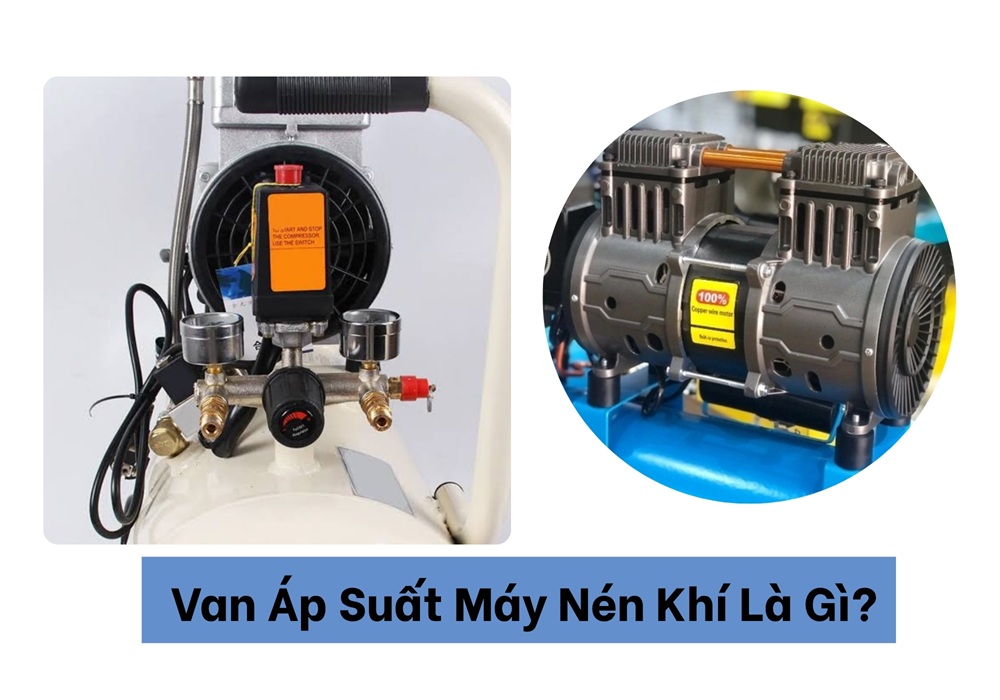

Định nghĩa van áp suất máy nén khí
Nguyên Lý Hoạt Động Áp Suất Máy Nén Khí
Van áp suất máy nén khí hoạt động dựa trên nguyên lý cảm nhận sự thay đổi áp suất trong bình chứa và điều khiển đóng – ngắt mạch điện. Khi máy nén khí hoạt động, khí được nén liên tục vào bình khiến áp suất tăng dần. Cơ cấu cảm biến bên trong van sẽ nhận biết mức áp suất này và tác động đến tiếp điểm điện khi đạt đến ngưỡng đã cài đặt.
Khi áp suất đạt mức ngắt (Cut-out), tiếp điểm mở ra, ngắt nguồn điện và làm động cơ dừng nén. Ngược lại, trong quá trình sử dụng, khí trong bình được tiêu thụ khiến áp suất giảm xuống. Khi áp suất đạt mức đóng (Cut-in), tiếp điểm đóng lại, cấp điện cho động cơ để máy tiếp tục nén khí.
Quá trình này diễn ra tự động theo chu kỳ: Tăng áp → Đạt mức ngắt → Máy dừng → Giảm áp → Đạt mức đóng → Máy chạy lại. Nhờ cơ chế này, van áp suất giúp duy trì áp suất trong phạm vi cài đặt, hạn chế tình trạng máy hoạt động liên tục và hỗ trợ bảo vệ động cơ trong quá trình vận hành.
Ví dụ: Nếu van được cài đặt Cut-in 6 bar và Cut-out 8 bar, máy sẽ bắt đầu chạy khi áp suất giảm xuống khoảng 6 bar và dừng khi áp suất đạt khoảng 8 bar. Khoảng chênh lệch này được gọi là differential (độ chênh áp) và có thể thay đổi tùy theo loại van, máy nén khí và thông số do nhà sản xuất quy định.

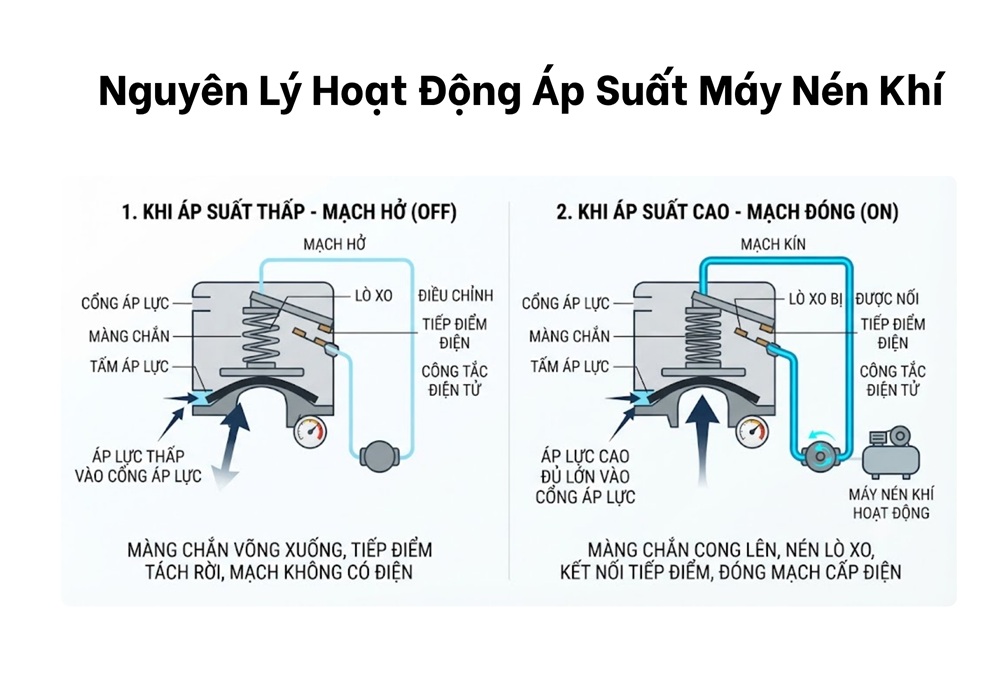

Nguyên lý hoạt động áp suất máy nén khí
Cách Chỉnh Van Áp Suất Máy Nén Khí Đơn Giản
Chỉnh áp suất bằng rơ-le áp suất
Rơ-le áp suất (pressure switch) có nhiệm vụ tự động đóng/ngắt máy nén khí theo áp suất trong bình. Khi áp suất giảm xuống mức cài đặt, rơ-le đóng mạch để máy chạy; khi áp suất đạt mức giới hạn, rơ-le ngắt mạch để máy dừng.
Ví dụ, máy được cài:
- Cut-in: 6 bar → áp suất giảm xuống 6 bar thì máy chạy.
- Cut-out: 8 bar → áp suất tăng lên 8 bar thì máy dừng.
Cách chỉnh rơ-le áp suất:
- Bước 1: Ngắt nguồn điện
Trước khi mở nắp rơ-le, cần tắt máy và ngắt nguồn điện. Không nên thao tác bên trong rơ-le khi máy vẫn đang có điện. - Bước 2: Xác định rơ-le áp suất
Rơ-le thường nằm trên cụm đường khí gần bình chứa, có dạng hộp nhựa hoặc hộp kim loại. Bên trong thường có lò xo và vít điều chỉnh. - Bước 3: Xác định vít chỉnh
Tùy từng loại rơ-le, có thể có:- Vít/lò xo chính: điều chỉnh mức áp suất đóng/ngắt tổng thể.
- Vít chênh áp: điều chỉnh khoảng cách giữa áp suất máy chạy lại và áp suất máy dừng.
- Bước 4: Điều chỉnh từng chút một
Không nên vặn quá nhiều ngay lập tức. Sau mỗi lần chỉnh, chỉ nên thay đổi một lượng nhỏ rồi cho máy hoạt động để kiểm tra. - Bước 5: Kiểm tra áp suất đóng/ngắt
Theo dõi đồng hồ áp suất: Áp suất giảm → máy tự chạy → áp suất tăng → máy tự ngắt. Ghi lại hai mức áp suất để xác định rơ-le đã đạt mức mong muốn hay chưa.
Ví dụ thực tế: Máy hiện tại đang chạy ở mức 5 bar → chạy lại → 8 bar → dừng. Nếu muốn máy chạy trong khoảng 6 bar → chạy lại → 8 bar → dừng thì cần điều chỉnh theo thiết kế của rơ-le để nâng mức Cut-in lên khoảng 6 bar.
Chỉnh áp suất bằng van điều áp
Khác với rơ-le, van điều áp không quyết định thời điểm máy nén khí chạy hay dừng. Nó chủ yếu dùng để điều chỉnh áp suất khí đầu ra cấp cho thiết bị sử dụng.
Ví dụ: Áp suất bình chứa là 8 bar, qua van điều áp chỉnh xuống 5 bar để cấp cho dụng cụ sử dụng. Như vậy máy vẫn có thể duy trì áp suất trong bình ở mức 8 bar, nhưng người sử dụng chỉ cấp 5 bar cho dụng cụ.
Cách chỉnh van điều áp:
- Bước 1: Khởi động máy và để bình đạt áp suất làm việc.
- Bước 2: Xác định núm điều chỉnh trên van điều áp.
- Bước 3: Nếu van có cơ cấu khóa, kéo núm lên trước khi chỉnh.
- Bước 4: Xoay núm từ từ. Thông thường xoay theo chiều kim đồng hồ là tăng áp suất đầu ra, xoay ngược chiều kim đồng hồ là giảm áp suất đầu ra (nên kiểm tra ký hiệu + / - trên chính van).
- Bước 5: Quan sát đồng hồ áp suất đầu ra và chỉnh đến mức cần sử dụng.
- Bước 6: Khóa núm lại nếu van có cơ cấu khóa.
⚠️ Lưu ý: Luôn ngắt điện trước khi thao tác, chỉ vặn chỉnh từng nấc nhỏ không quá áp định mức của bình và giữ độ chênh áp tối thiểu 1.5 – 2 bar để tránh cháy máy hoặc nổ bình.

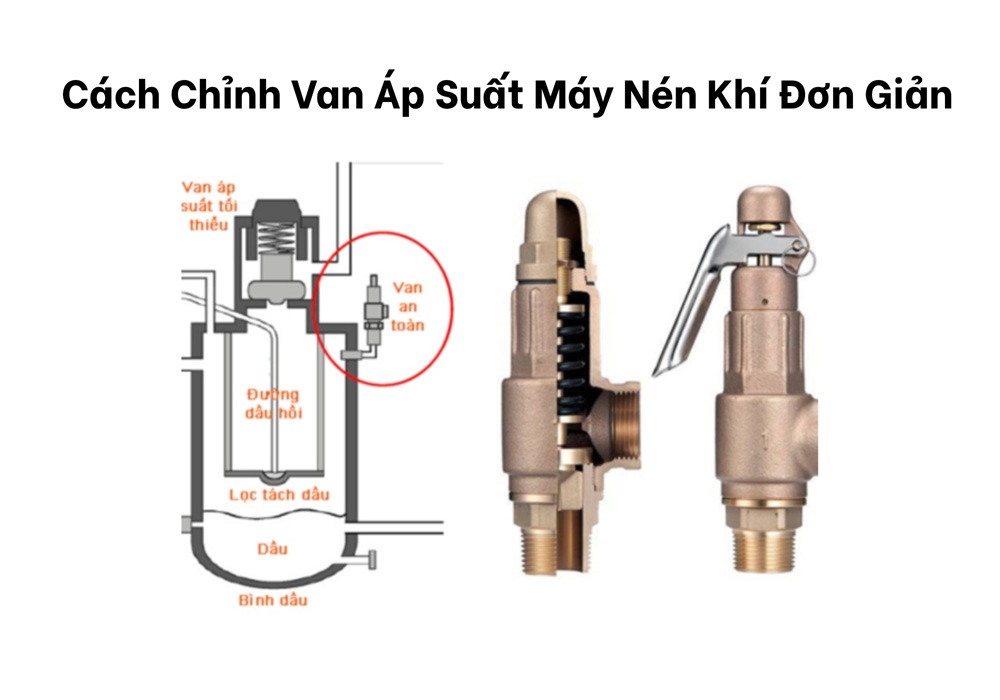

Cách chỉnh van áp suất máy nén khí đơn giản
Những Lỗi Thường Gặp Khi Chỉnh Van Áp Suất Máy Nén Khí
Khi chỉnh các loại máy nén khí, cần chú ý những lỗi thường gặp sau:
- Chỉnh rơ-le quá cao: Vượt áp suất cho phép của máy, gây quá tải và giảm tuổi thọ thiết bị.
- Nhầm rơ-le với van điều áp: Rơ-le chỉnh áp suất máy chạy/ngắt, van điều áp chỉnh áp suất khí đầu ra.
- Vặn vít quá nhiều: Khiến áp suất thay đổi đột ngột, khó kiểm soát.
- Máy đóng/ngắt liên tục: Có thể do cài đặt chênh áp không phù hợp hoặc hệ thống bị rò khí.
- Chỉnh khi chưa ngắt điện, xả áp: Tăng nguy cơ mất an toàn khi thao tác.
- Tự ý chỉnh van an toàn: Có thể làm mất chức năng bảo vệ quá áp của máy.
💡 Kinh nghiệm: Đánh dấu vị trí ốc ban đầu trước khi vặn, chỉ nhích từng nửa vòng để test đồng hồ và luôn giữ độ chênh áp trên 1.5 bar để tránh làm cháy mô-tơ.

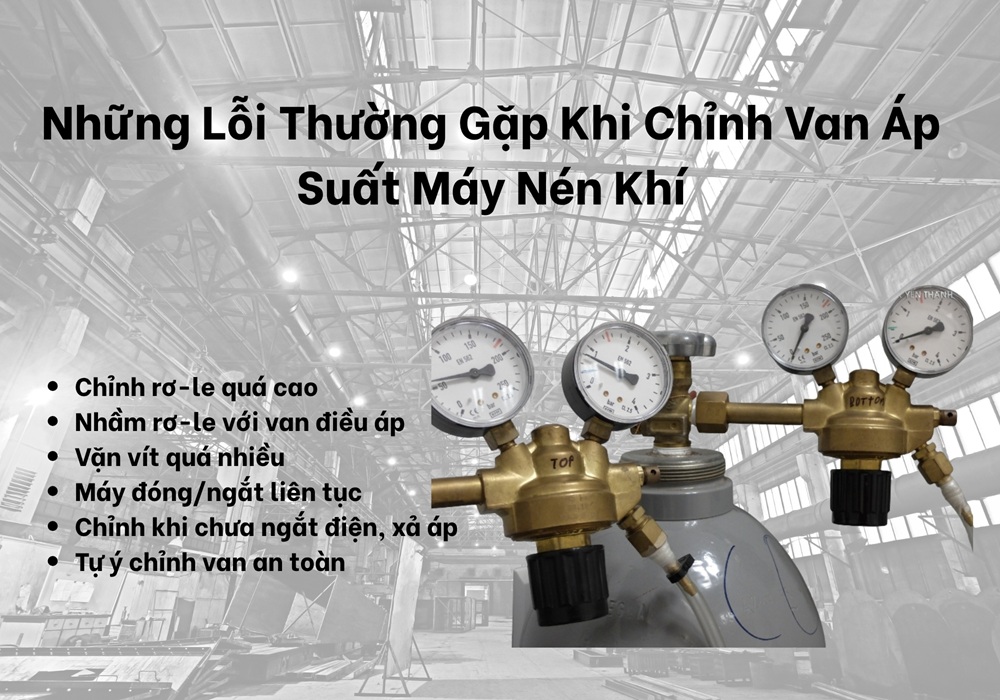

Những lỗi thường gặp khi chỉnh máy nén khí
Lưu Ý Khi Chỉnh Van Áp Suất Máy Nén Khí
Khi chỉnh van áp suất máy nén khí để đảm bảo an toàn và giữ thiết bị vận hành bền bỉ, người thực hiện cần tuân thủ các lưu ý kỹ thuật sau:
- Phân biệt đúng bộ phận cần chỉnh: Rơ-le dùng để cài đặt ngưỡng áp suất bật/tắt máy, van điều áp dùng để chỉnh áp suất khí đầu ra cho thiết bị, còn van an toàn là bộ phận bảo vệ thụ động khi quá áp.
- Ngắt điện và xả áp trước khi thao tác: Luôn rút phích cắm/ngắt aptomat và xả sạch khí nén trong bình về 0 bar trước khi tháo nắp rơ-le hoặc đụng vào chi tiết cơ khí.
- Không chỉnh vượt áp suất thiết kế: Cài đặt áp suất ngắt thấp hơn giới hạn tối đa (Pmax) ghi trên tem máy để tránh gây cháy mô-tơ, mòn piston hoặc nổ bình chứa.
- Không tự ý can thiệp van an toàn: Van an toàn đã được hiệu chuẩn cố định từ nhà sản xuất; việc chỉnh sửa van này sẽ làm mất cơ chế bảo vệ cuối cùng khi hệ thống bị quá áp.
- Chỉnh từng chút một và chạy thử: Chỉ xoay vít điều chỉnh từng nửa vòng, sau đó cho máy chạy thử để theo dõi đồng hồ áp suất ngắt/chạy lại trước khi tinh chỉnh tiếp.
- Kiểm tra rò rỉ trước khi chỉnh: Nếu máy chạy liên tục hoặc áp suất không ổn định, hãy kiểm tra hở khí, hỏng van một chiều hoặc mòn piston trước khi cố siết rơ-le.

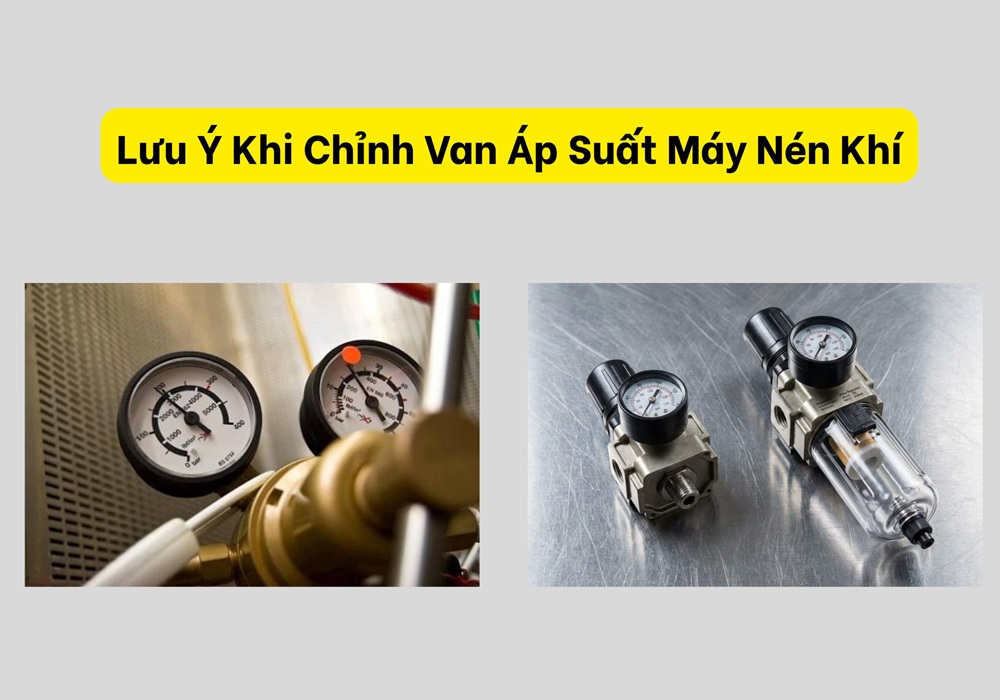

Lưu ý khi chỉnh van áp suất máy nén khí
Qua bài viết này, có thể thấy việc chỉnh van áp suất máy nén khí đúng kỹ thuật là yếu tố then chốt để máy vận hành an toàn và bền bỉ. Chỉ cần tuân thủ các lưu ý an toàn và thao tác từng bước cẩn trọng, khách hàng hoàn toàn có thể tự tối ưu hiệu suất cho hệ thống khí nén của mình.
