Máy nén khí được sử dụng rộng rãi trong sản xuất công nghiệp, sửa chữa ô tô và nhiều lĩnh vực đời sống. Vậy cấu tạo máy nén khí gồm những bộ phận nào, chức năng của từng bộ phận ra sao và thiết bị hoạt động theo nguyên lý nào? Cùng Xsafe tìm hiểu chi tiết cấu tạo và nguyên lý hoạt động của các dòng máy nén khí phổ biến hiện nay để hiểu rõ hơn về thiết bị này.
Cấu Tạo Máy Nén Khí Gồm Những Bộ Phận Nào?
Cấu tạo máy nén khí gồm đầu nén, động cơ, bộ lọc khí, hệ thống làm mát và các van điều khiển, tùy theo từng loại máy.
Đặc Điểm Cấu Tạo Của Máy Nén Khí Ly Tâm
Máy nén khí ly tâm gồm bánh công tác, bộ khuếch tán, trục quay và vỏ máy, hoạt động bằng cách tăng vận tốc dòng khí rồi chuyển đổi động năng thành áp suất.
- Bánh công tác quay tốc độ cao, đẩy không khí từ tâm ra ngoài. Máy có thể sử dụng nhiều bánh công tác để tăng áp suất qua nhiều cấp nén.
- Bộ khuếch tán và vỏ máy có nhiệm vụ giảm vận tốc dòng khí, chuyển động năng thành áp suất tĩnh, đồng thời dẫn khí qua các bộ phận nén.
- Trục quay, ổ trục và hệ thống làm mát giúp truyền chuyển động, giữ rotor ổn định và giảm nhiệt độ khí giữa các cấp nén, đảm bảo máy vận hành hiệu quả.

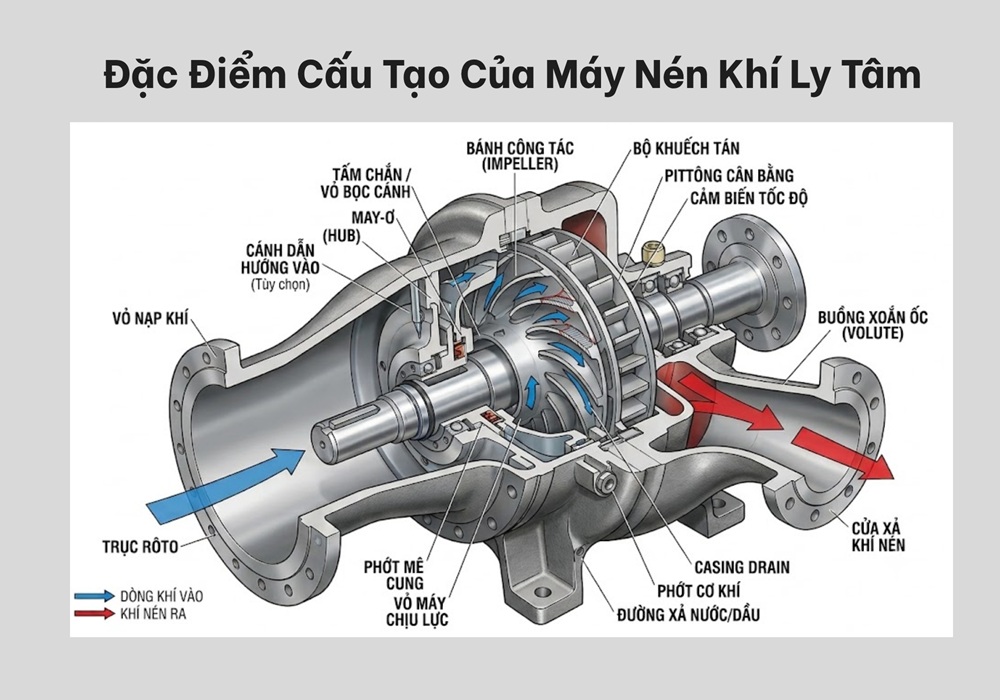

Đặc điểm cấu tạo cúa máy nén khí ly tâm
Các Thành Phần Chính Trong Máy Nén Khí Trục Vít
Máy nén khí trục vít gồm các bộ phận chính như cụm trục vít, động cơ, bộ lọc khí, hệ thống tách dầu, bộ làm mát và van điều khiển. Các bộ phận phối hợp để hút không khí, nén khí và cung cấp khí nén liên tục cho hoạt động sản xuất.
- Cụm trục vít gồm hai rotor xoắn ăn khớp, giữ và nén không khí khi quay, làm tăng áp suất khí.
- Động cơ và hệ thống truyền động cung cấp lực quay cho trục vít, thường sử dụng truyền động trực tiếp hoặc dây đai; một số máy có biến tần để điều chỉnh tốc độ.
- Hệ thống lọc, tách dầu và làm mát giúp loại bỏ tạp chất, tách dầu khỏi khí nén ở máy có dầu và kiểm soát nhiệt độ vận hành.
- Hệ thống điều khiển và van bảo vệ giám sát áp suất, nhiệt độ và đảm bảo máy vận hành an toàn. Máy công nghiệp thường có áp suất làm việc khoảng 7–10 bar, tùy model.
Cấu Trúc Và Bộ Phận Của Máy Nén Khí Cuộn
Máy nén khí cuộn có cấu tạo gồm hai đĩa xoắn ốc, động cơ, trục dẫn động, vỏ máy và hệ thống van. Trong đó, hai đĩa xoắn gồm một đĩa cố định và một đĩa chuyển động theo quỹ đạo, phối hợp để hút và nén không khí.
- Đĩa xoắn ốc cố định và đĩa xoắn ốc chuyển động là bộ phận quan trọng nhất. Khi đĩa chuyển động vận hành, các khoang khí giữa hai đường xoắn dần thu hẹp, khiến không khí bị nén và di chuyển về phía cửa xả ở trung tâm.
- Động cơ và trục dẫn động cung cấp lực để đĩa xoắn chuyển động theo quỹ đạo. Cơ cấu này cần duy trì chuyển động ổn định, hạn chế rung lắc và giảm hao mòn trong quá trình hoạt động.
- Vỏ máy, van hút – xả và hệ thống làm mát hỗ trợ bảo vệ các chi tiết bên trong, kiểm soát dòng khí và giải phóng nhiệt sinh ra khi nén. Một số dòng máy nén khí cuộn được thiết kế không dầu, phù hợp với những ứng dụng yêu cầu khí nén sạch như phòng thí nghiệm, y tế và sản xuất thiết bị điện tử.

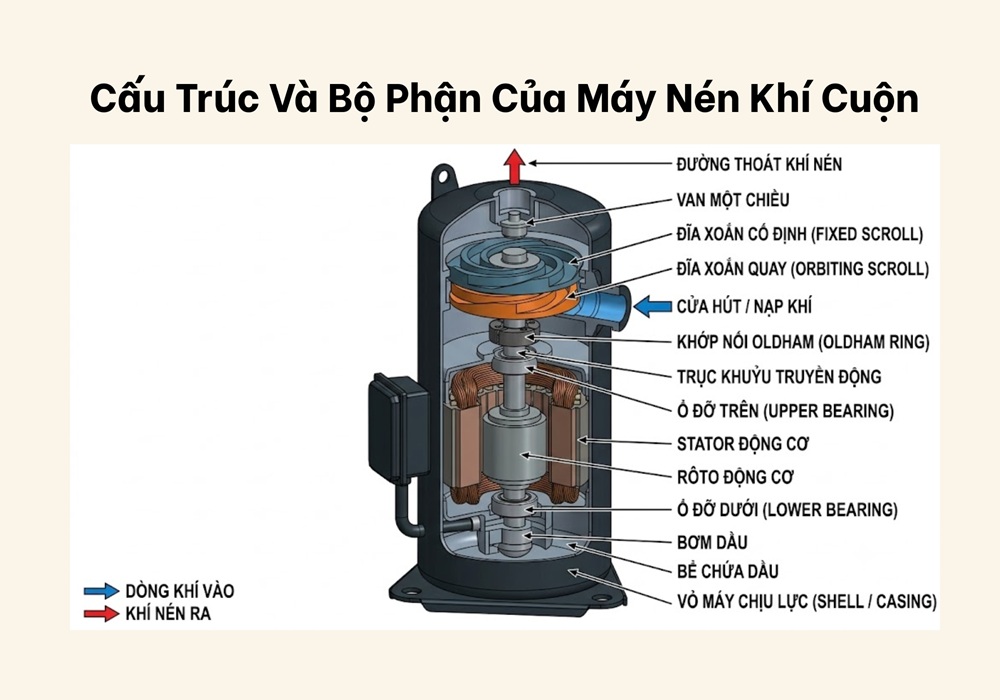

Cấu trúc và bộ phận của máy nén khí cuộn
Những Chi Tiết Cơ Bản Của Máy Nén Khí Piston
Máy nén khí piston gồm các bộ phận chính như xi lanh, piston, thanh truyền, trục khuỷu, động cơ, van hút – xả và bình chứa khí. Các chi tiết phối hợp với nhau để hút không khí, nén khí và đưa khí vào bình chứa.
- Piston và xi lanh là bộ phận trực tiếp thực hiện quá trình nén. Piston chuyển động lên xuống bên trong xi lanh, làm thay đổi thể tích buồng nén để hút không khí vào và tăng áp suất khí.
- Thanh truyền, trục khuỷu và động cơ có nhiệm vụ chuyển đổi chuyển động quay của động cơ thành chuyển động tịnh tiến của piston. Nhờ đó, quá trình hút và nén khí được diễn ra liên tục theo chu kỳ.
- Van hút – xả, hệ thống làm mát và bình chứa khí giúp điều tiết dòng khí, giảm nhiệt sinh ra khi nén và lưu trữ khí nén để sử dụng. Tùy thiết kế, máy có thể sử dụng làm mát bằng không khí hoặc bằng nước, với áp suất làm việc thay đổi theo từng model.

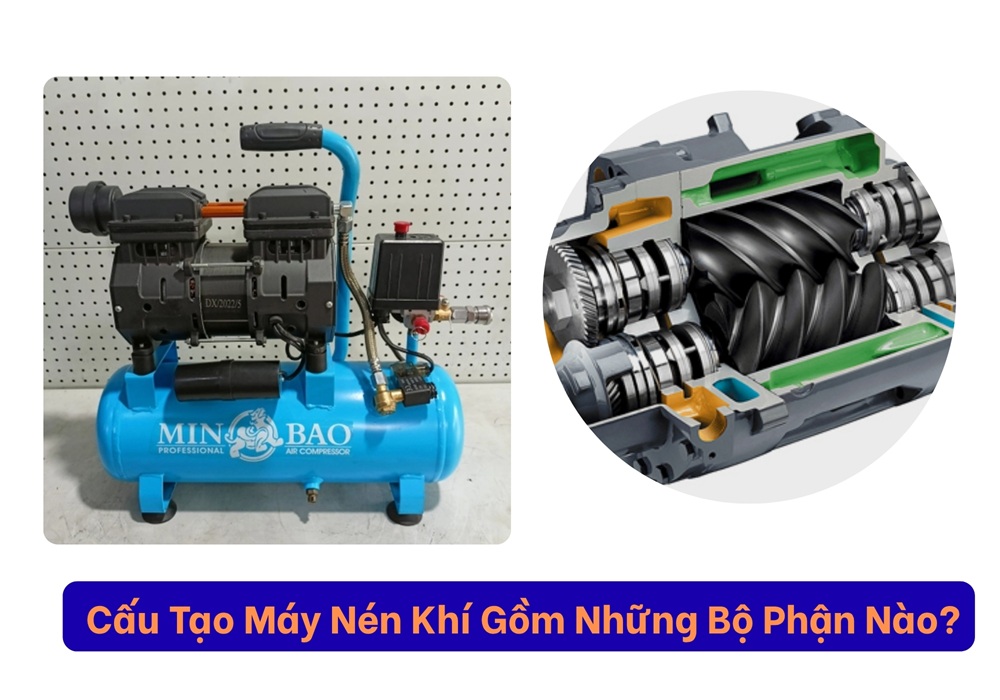

Cấu tạo máy nén khí gồm những bộ phận nào?
Tìm Hiểu Nguyên Lý Hoạt Động Của Máy Nén Khí
Máy nén khí hoạt động dựa trên nguyên lý hút không khí từ môi trường, nén lại để tăng áp suất và đưa khí nén đến bình chứa hoặc hệ thống sử dụng. Tùy theo cấu tạo, mỗi loại máy sẽ có cơ chế nén khí khác nhau, nhưng đều hướng đến mục tiêu cung cấp nguồn khí nén ổn định.
- Giai đoạn hút khí: Không khí từ môi trường đi qua bộ lọc để loại bỏ bụi bẩn trước khi vào buồng nén.
- Giai đoạn nén khí: Động cơ truyền lực đến bộ phận nén. Piston chuyển động trong xi lanh, trục vít quay hoặc bánh công tác tăng tốc dòng khí, khiến áp suất khí tăng lên.
- Giai đoạn làm mát và tách tạp chất: Khí nén có thể được làm mát, tách hơi ẩm hoặc tách dầu tùy theo thiết kế máy và yêu cầu sử dụng.
- Giai đoạn lưu trữ và cấp khí: Khí nén được đưa vào bình chứa hoặc hệ thống đường ống để cung cấp cho các thiết bị như súng bắn đinh, máy phun sơn và dụng cụ khí nén.
Trong quá trình vận hành, công tắc áp suất hoặc bộ điều khiển có thể tự động điều chỉnh việc nạp khí và dừng máy khi đạt ngưỡng cài đặt. Cơ chế này giúp duy trì áp suất trong phạm vi cho phép, hạn chế tình trạng máy hoạt động quá tải.
⚠️ Lưu ý: Cấu tạo máy nén khí có thể khác nhau tùy loại máy và model. Cần xác định đúng từng bộ phận để vận hành, bảo dưỡng an toàn và hiệu quả.

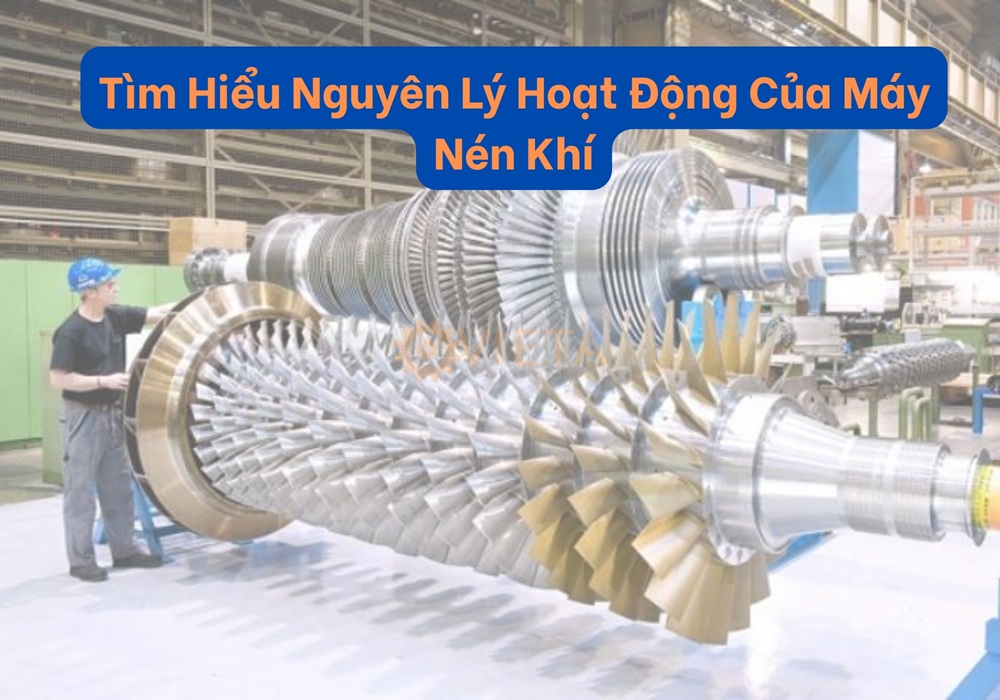

Tìm hiểu nguyên lý hoạt động của máy nén khí
Các Bộ Phận Ảnh Hưởng Đến Hiệu Suất Máy Nén Khí
Hiệu suất máy nén khí phụ thuộc vào tình trạng của các bộ phận nén, hệ thống lọc, làm mát và điều khiển. Khi một chi tiết bị hao mòn hoặc hoạt động không đúng cách, lưu lượng khí và khả năng duy trì áp suất có thể giảm.
- Bộ phận nén khí: Piston, xi lanh hoặc cụm trục vít quyết định khả năng tạo áp suất và lưu lượng khí. Chi tiết bị mài mòn có thể gây rò rỉ khí và giảm hiệu quả nén.
- Bộ lọc khí đầu vào: Có nhiệm vụ giữ lại bụi bẩn trước khi không khí đi vào buồng nén. Bộ lọc tắc nghẽn khiến lượng khí hút vào giảm, làm máy tiêu hao năng lượng nhiều hơn.
- Hệ thống làm mát: Giúp kiểm soát nhiệt độ trong quá trình nén. Nếu bộ phận làm mát bám bụi hoặc hoạt động kém, máy dễ quá nhiệt và giảm hiệu suất.
- Động cơ và hệ thống truyền động: Cung cấp năng lượng cho bộ phận nén. Động cơ hoạt động không ổn định hoặc dây đai bị chùng có thể làm giảm khả năng truyền lực.
- Van và hệ thống điều khiển áp suất: Giúp điều tiết dòng khí, duy trì áp suất và kiểm soát chu kỳ vận hành. Van rò rỉ hoặc cài đặt sai có thể khiến máy chạy lâu hơn và tiêu tốn điện năng.
💡 Kinh nghiệm: Vệ sinh bộ lọc định kỳ, kiểm tra rò rỉ khí và bảo dưỡng hệ thống làm mát theo hướng dẫn của nhà sản xuất giúp máy nén khí duy trì hiệu suất ổn định.

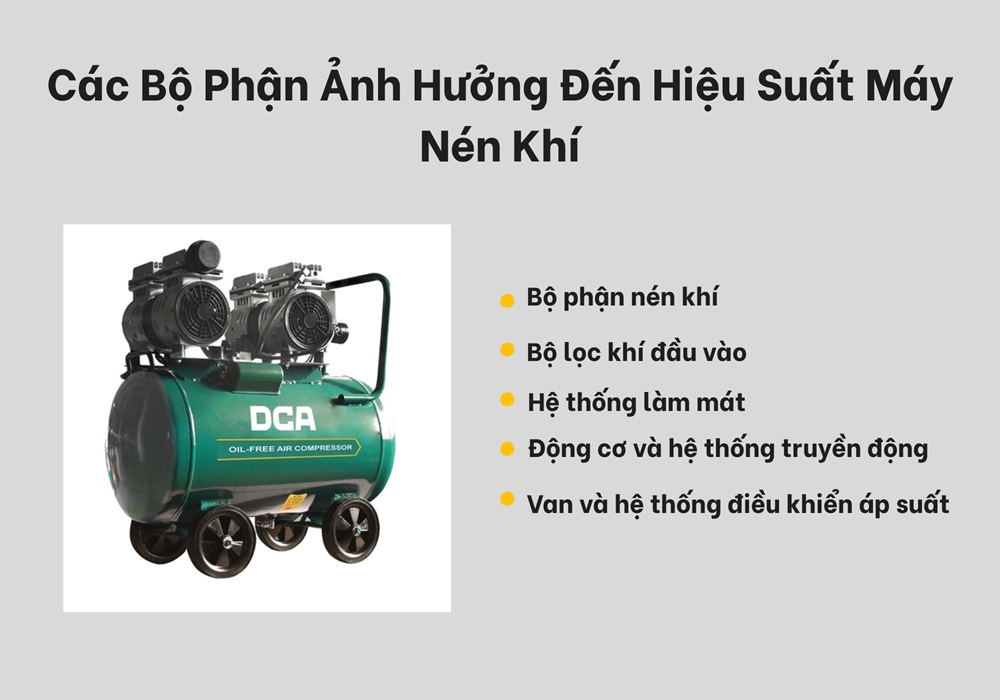

Các bộ phận ảnh hưởng đến hiệu suất máy nén khí
Câu Hỏi Thường Gặp Về Cấu Tạo Máy Nén Khí
Máy Nén Khí Gồm Những Bộ Phận Chính Nào?
Máy nén khí gồm các bộ phận chính như động cơ, cụm nén khí, bộ lọc khí, van hút – xả, hệ thống làm mát, bộ điều khiển và bình chứa khí (tùy từng loại máy).
Bộ Phận Nào Quyết Định Khả Năng Nén Khí?
Cụm nén khí là bộ phận quyết định khả năng nén khí, bao gồm piston, trục vít, bánh công tác hoặc đĩa xoắn tùy loại máy. Bộ phận này trực tiếp nén không khí, làm tăng áp suất và tạo ra khí nén phục vụ nhu cầu sử dụng.
Máy Nén Khí Trục Vít Và Piston Khác Nhau Ở Điểm Nào?
Máy nén khí piston sử dụng piston chuyển động lên xuống trong xi lanh để nén khí, phù hợp với nhu cầu sử dụng gián đoạn và quy mô nhỏ.
Trong khi đó, máy nén khí trục vít dùng hai rotor xoắn quay liên tục để nén khí, vận hành êm hơn và phù hợp với nhà xưởng cần nguồn khí nén ổn định trong thời gian dài.
Qua bài viết này, Xsafe hy vọng khách hàng đã hiểu rõ hơn về cấu tạo máy nén khí và nguyên lý hoạt động của từng loại máy phổ biến. Từ đó, việc lựa chọn, sử dụng và bảo dưỡng thiết bị sẽ trở nên dễ dàng, hiệu quả hơn, góp phần duy trì hiệu suất và kéo dài tuổi thọ máy nén khí.
