Mỏ hàn TIG là bộ phận quan trọng quyết định độ ổn định của hồ quang và chất lượng mối hàn. Nắm rõ cấu tạo mỏ hàn Tig giúp thợ hàn dễ dàng lắp ráp, sửa chữa và sử dụng thiết bị hiệu quả. Cùng Xsafe tìm hiểu chi tiết các bộ phận và chức năng của mỏ hàn TIG trong bài viết dưới đây.
Mỏ Hàn Tig Là Gì?
Mỏ hàn TIG là dụng cụ cầm tay dùng để tạo và điều khiển hồ quang hàn, đồng thời dẫn khí bảo vệ đến vùng hàn. Đây là bộ phận trực tiếp ảnh hưởng đến chất lượng mối hàn trong phương pháp hàn TIG (Tungsten Inert Gas).

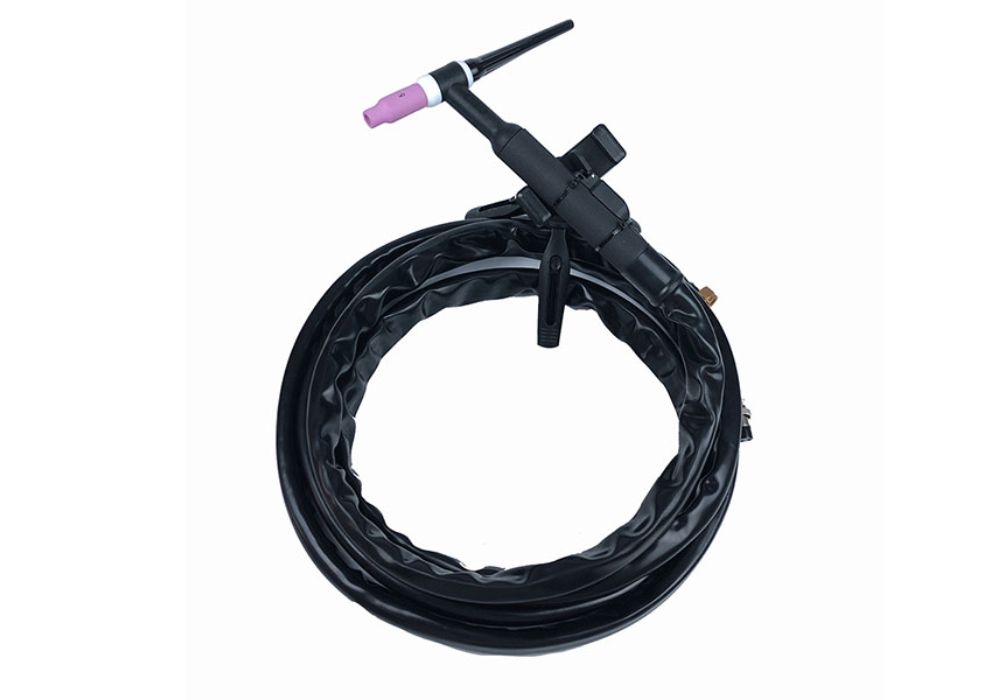

Tìm hiểu khái niệm mỏ hàn Tig
Cấu Tạo Mỏ Hàn Tig

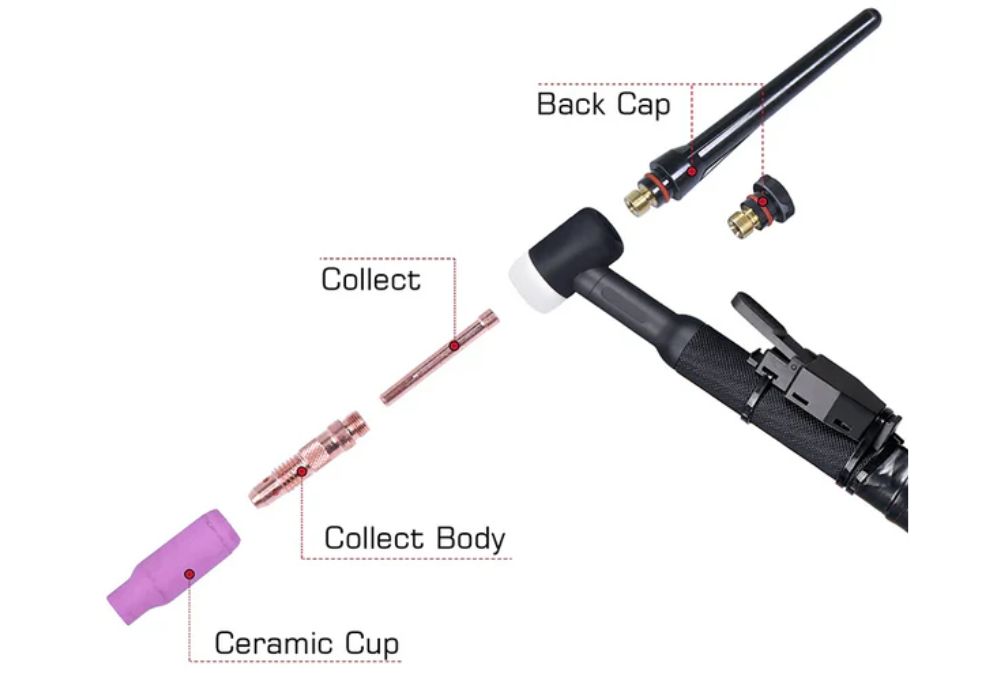

Chi tiết từng bộ phận của mỏ hàn Tig
Dựa trên cấu tạo mỏ hàn Tig, thiết bị gồm các bộ phận chính sau:
- Thân mỏ hàn: Phần tay cầm được thiết kế cách điện và cách nhiệt để đảm bảo an toàn khi sử dụng.
- Chụp sứ (Ceramic Cup): Có nhiệm vụ dẫn khí bảo vệ, thường là khí Argon, bao phủ vùng hàn để ngăn ngừa quá trình oxy hóa.
- Thân kẹp kim (Collet Body): Được lắp bên trong chụp sứ. Bộ phận này có nhiệm vụ dẫn khí bảo vệ và kết nối kẹp kim với thân mỏ hàn.
- Kẹp kim (Collet): Dùng để giữ cố định điện cực vonfram. Kẹp kim cần có kích thước phù hợp với đường kính điện cực để đảm bảo hồ quang ổn định.
- Nắp đuôi (Back Cap): Được lắp ở phía sau mỏ hàn. Nắp đuôi có chức năng siết chặt kẹp kim, cố định điện cực vonfram và bảo vệ các chi tiết bên trong.
Bộ Phận Nào Của Mỏ Hàn Tig Cần Thay Thế Định Kỳ?
Trong quá trình sử dụng, một số chi tiết của mỏ hàn TIG sẽ bị hao mòn và cần thay thế để đảm bảo chất lượng mối hàn.
Việc kiểm tra và thay thế các vật tư tiêu hao đúng thời điểm sẽ giúp hồ quang ổn định hơn, giảm lỗi mối hàn và kéo dài tuổi thọ của mỏ hàn TIG.
| Linh kiện | Dấu hiệu cần thay thế |
|---|---|
| Điện cực vonfram | Đầu kim bị mòn, biến dạng hoặc nhiễm bẩn |
| Chụp sứ | Nứt, vỡ hoặc cháy xém |
| Kẹp kim | Không giữ chặt điện cực vonfram |
| Thân kẹp kim | Ren hỏng hoặc lỗ dẫn khí bị tắc |
💡 Kinh nghiệm từ Xsafe: Việc vệ sinh chụp sứ và các chi tiết đầu mỏ thường xuyên sẽ giúp khí bảo vệ phân bố đều hơn, từ đó nâng cao chất lượng mối hàn.

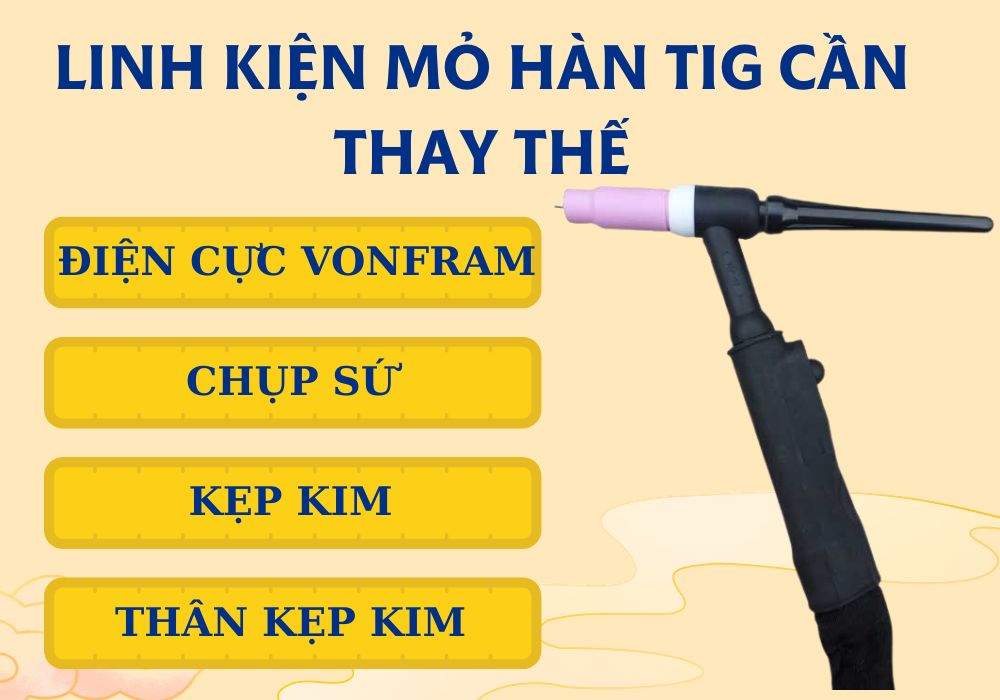

Các chi tiết mỏ hàn TIG dễ hao mòn cần thay thế trong quá trình sử dụng
Cách Lắp Các Bộ Phận Của Mỏ Hàn Tig
Lắp ráp mỏ hàn TIG đúng cách giúp đảm bảo khả năng dẫn điện ổn định, lưu lượng khí bảo vệ hiệu quả và nâng cao chất lượng mối hàn. Thực hiện theo các bước sau:
Bước 1: Lắp thân kẹp và kẹp điện cực
Lắp kẹp điện cực (collet) vào thân kẹp điện cực (collet body). Kiểm tra để các bộ phận khớp chính xác và được lắp chắc chắn nhằm đảm bảo khả năng dẫn điện tốt trong quá trình hàn.
Bước 2: Lắp nắp đuôi mỏ hàn
Vặn nắp đuôi (back cap) vào phía sau thân mỏ hàn. Chỉ cần lắp vừa khít, chưa cần siết chặt hoàn toàn ở bước này.
Bước 3: Lắp điện cực vonfram
Luồn điện cực vonfram qua cụm kẹp điện cực và thân kẹp đã lắp sẵn trong mỏ hàn. Điều chỉnh vị trí điện cực sao cho phù hợp với yêu cầu hàn.
Bước 4: Lắp chụp sứ
Gắn chụp sứ (ceramic cup) hoặc chụp Gas Lens vào đầu mỏ hàn và siết nhẹ để cố định.
Bước 5: Căn chỉnh độ nhô của điện cực
Điều chỉnh điện cực vonfram nhô ra khỏi đầu chụp sứ khoảng 6 mm (1/4 inch). Sau khi căn chỉnh xong, siết chặt nắp đuôi bằng tay để cố định điện cực.
Bước 6: Kết nối hệ thống khí Argon
Nối ống dẫn khí từ mỏ hàn đến bộ điều áp khí Argon và kiểm tra các đầu nối. Đảm bảo tất cả các khớp nối được siết chặt để tránh rò rỉ khí.
Sơ đồ đường đi của khí bảo vệ:
Bình Argon → Bộ điều áp → Máy hàn → Cáp mỏ hàn → Đầu mỏ hàn
Bước 7: Kết nối hệ thống làm mát bằng nước (nếu có)
Đối với mỏ hàn TIG giải nhiệt nước, cần kết nối đúng các đường ống:
Ống màu xanh dương → Bộ làm mát nước.
Dây nguồn/hồi lưu màu đỏ → Bộ chuyển đổi nguồn điện.
Ống khí màu đen → Cổng cấp khí Argon.
Bước 8: Kiểm tra trước khi hàn
Kiểm tra lại toàn bộ các kết nối điện, khí và nước làm mát. Đảm bảo các chi tiết được lắp đúng vị trí, không bị lỏng hoặc rò rỉ trước khi bắt đầu hàn.
⚠️Lưu ý: Các mối nối lỏng có thể gây mất ổn định hồ quang, rò rỉ khí bảo vệ hoặc làm giảm tuổi thọ của mỏ hàn và ảnh hưởng trực tiếp đến chất lượng mối hàn.

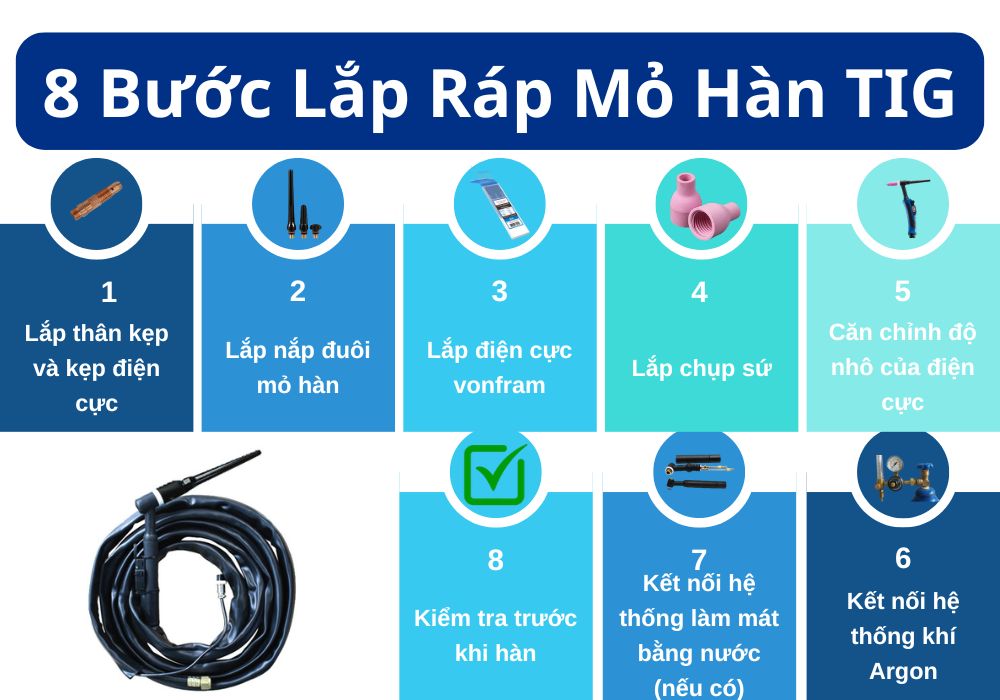

Hướng dẫn lắp đặt các bộ phận mỏ hàn TIG để đảm bảo chất lượng mối hàn
Các Loại Mỏ Hàn TIG Phổ Biến
Mỏ hàn TIG được chia thành 4 loại phổ biến sau:
Mỏ hàn TIG làm mát khí
Mỏ hàn TIG làm mát khí sử dụng không khí để tản nhiệt trong quá trình hàn. Loại mỏ này có thiết kế gọn nhẹ, dễ sử dụng và phù hợp với các công việc hàn dòng điện thấp đến trung bình.
Mỏ hàn TIG làm mát nước
Mỏ hàn TIG làm mát nước sử dụng hệ thống tuần hoàn nước để làm mát đầu mỏ hàn. Loại mỏ này phù hợp với các ứng dụng hàn công nghiệp, hàn dòng lớn và làm việc liên tục trong thời gian dài.
Mỏ hàn TIG điều khiển bằng máy và có van khí
Mỏ hàn TIG tiêu chuẩn điều khiển khí bảo vệ thông qua máy hàn, trong khi mỏ hàn TIG có van khí cho phép người dùng điều chỉnh lưu lượng khí trực tiếp trên tay cầm để tăng tính linh hoạt khi sử dụng.
Mỏ hàn TIG đầu cứng và đầu mềm
Mỏ hàn TIG đầu cứng có kết cấu chắc chắn và phù hợp với các vị trí hàn thông thường. Trong khi đó, mỏ hàn TIG đầu mềm có thể điều chỉnh góc đầu mỏ để tiếp cận các vị trí khó hàn dễ dàng hơn.

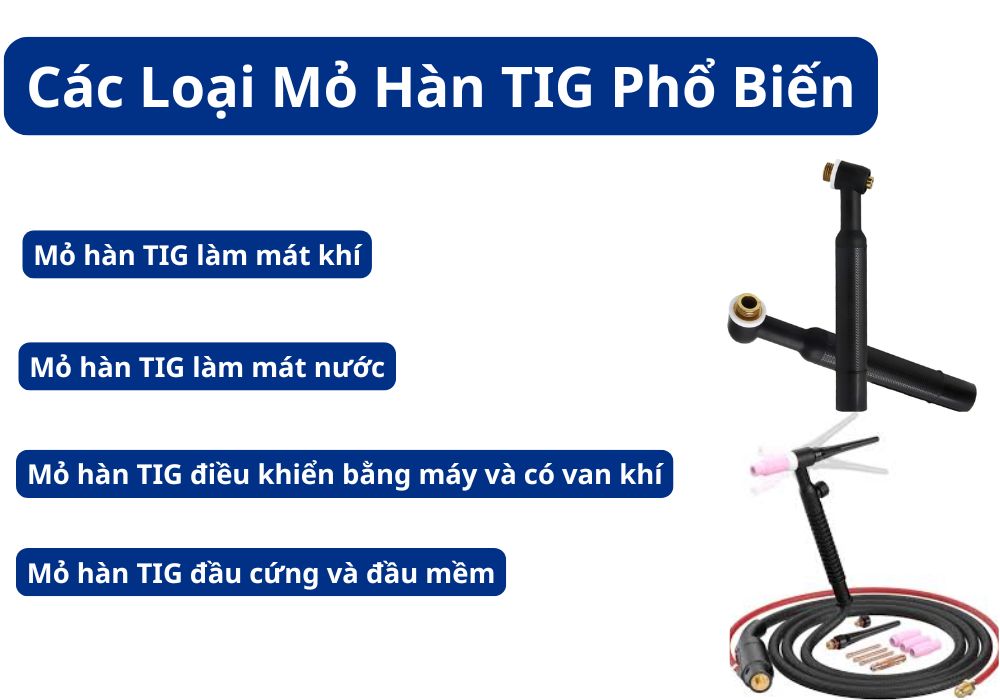

Tổng hợp các loại mỏ hàn TIG phổ biến cho thợ hàn chuyên nghiệp
Câu Hỏi Thường Gặp Về Cấu Tạo Mỏ Hàn Tig
Mỏ hàn TIG gồm những bộ phận nào?
Mỏ hàn TIG thường gồm chụp sứ, thân kẹp kim, kẹp kim, điện cực vonfram, nắp đuôi và thân mỏ hàn. Mỗi bộ phận đảm nhận một chức năng riêng để tạo hồ quang và bảo vệ mối hàn.
Chụp sứ mỏ hàn TIG có tác dụng gì?
Chụp sứ có nhiệm vụ dẫn hướng khí Argon bao phủ vùng hàn, giúp hạn chế oxy hóa.
Kẹp kim có vai trò gì trong mỏ hàn TIG?
Kẹp kim giúp giữ cố định điện cực vonfram. Nếu kẹp kim bị mòn hoặc lỏng, hồ quang có thể không ổn định trong quá trình hàn.
Bộ phận nào của mỏ hàn TIG cần thay thế thường xuyên?
Điện cực vonfram, chụp sứ và kẹp kim là những vật tư tiêu hao thường phải thay thế sau một thời gian sử dụng.
Khi nào cần thay điện cực vonfram?
Nên thay hoặc mài lại điện cực khi đầu kim bị mòn, biến dạng, nhiễm bẩn hoặc làm hồ quang khó mồi.
Có thể thay riêng từng bộ phận của mỏ hàn TIG không?
Có. Hầu hết các bộ phận như chụp sứ, kẹp kim, thân kẹp kim và nắp đuôi đều có thể thay thế riêng mà không cần thay toàn bộ mỏ hàn.
Lắp sai các bộ phận của mỏ hàn TIG có ảnh hưởng gì không?
Việc lắp sai có thể gây rò rỉ khí bảo vệ, hồ quang không ổn định và làm giảm chất lượng mối hàn.
Mỏ hàn TIG có dùng chung linh kiện cho mọi loại máy hàn TIG không?
Không. Mỗi loại mỏ hàn như WP17, WP18 hoặc WP26 có thể sử dụng linh kiện với kích thước và quy cách khác nhau.
Hiểu rõ cấu tạo mỏ hàn TIG giúp người dùng dễ dàng lắp ráp, bảo dưỡng và thay thế linh kiện khi cần thiết. Hy vọng những thông tin trên từ Xsafe sẽ giúp bạn sử dụng mỏ hàn TIG hiệu quả hơn, góp phần tạo ra các mối hàn chất lượng và ổn định.
