Máy hàn là thiết bị quan trọng trong ngành cơ khí, xây dựng và sửa chữa dân dụng. Nhờ khả năng tạo ra mối hàn chắc chắn, máy hàn được sử dụng rộng rãi từ công trình lớn đến các xưởng gia công nhỏ. Để sử dụng hiệu quả và lựa chọn đúng loại máy phù hợp, việc hiểu rõ cấu tạo máy hàn là điều cần thiết. Hiện nay, máy hàn được chia thành hai dòng phổ biến gồm máy hàn cơ và máy hàn điện tử. Mỗi loại có cấu tạo và nguyên lý hoạt động khác nhau.
Tìm Hiểu Cấu Tạo Máy Hàn
Để sử dụng hiệu quả, cần hiểu rõ cấu tạo của máy hàn cơ và máy hàn điện tử:
Cấu Tạo Máy Hàn Cơ
Máy hàn cơ (máy hàn biến áp truyền thống) hoạt động dựa trên nguyên lý biến áp điện từ. Đây là dòng máy có thiết kế đơn giản, độ bền cao và thường được sử dụng trong môi trường làm việc cường độ lớn.

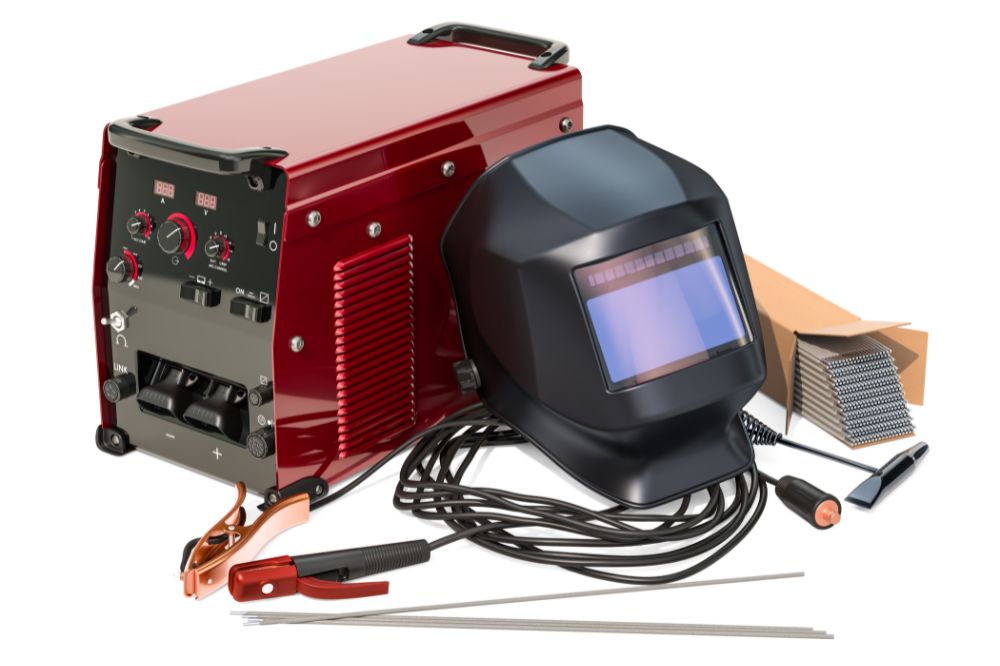

Tìm hiểu các bộ phân của máy hàn cơ
Các bộ phận chính của máy hàn cơ:
Biến áp hàn
Đây là bộ phận quan trọng nhất của máy hàn cơ. Biến áp có nhiệm vụ chuyển đổi nguồn điện áp cao thành dòng điện hàn phù hợp để tạo hồ quang.
VpIp≈VsIsV_p I_p \approx V_s I_sVpIp≈VsIs
Trong đó:
- VpV_pVp: điện áp đầu vào
- IpI_pIp: dòng điện đầu vào
- VsV_sVs: điện áp đầu ra
- IsI_sIs: dòng điện đầu ra
Lõi thép từ
Lõi thép giúp dẫn từ trường và tăng hiệu suất truyền điện trong biến áp. Bộ phận này thường được ghép từ nhiều lá thép kỹ thuật điện để giảm hao phí năng lượng.
Cuộn dây sơ cấp và thứ cấp
- Cuộn sơ cấp nhận nguồn điện từ bên ngoài.
- Cuộn thứ cấp tạo ra dòng điện hàn có cường độ lớn.
- Chất lượng dây đồng ảnh hưởng trực tiếp đến hiệu suất và độ bền của máy.
Núm chỉnh dòng hàn
Bộ phận này cho phép người dùng điều chỉnh cường độ dòng điện phù hợp với từng loại que hàn và vật liệu khác nhau.
Quạt làm mát
Máy hàn cơ thường sinh nhiệt lớn nên cần quạt tản nhiệt để giảm nhiệt độ trong quá trình hoạt động liên tục.
Cấu Tạo Máy Hàn Điện Tử
Máy hàn điện tử hay còn gọi là máy hàn inverter là dòng máy hiện đại, ứng dụng công nghệ biến tần giúp tiết kiệm điện và tạo hồ quang ổn định hơn.

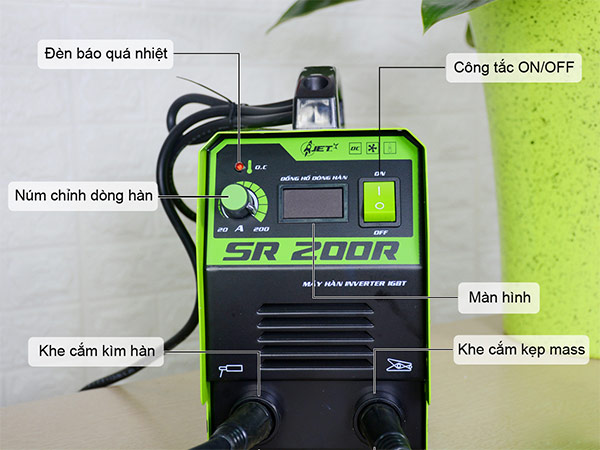

Cấu tạo máy hàn inverter
Các bộ phận chính của máy hàn điện tử
Mạch chỉnh lưu
Bộ phận này chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC).
Công suất hoạt động của máy phụ thuộc vào điện áp và cường độ dòng điện.
Mạch inverter
Mạch inverter có nhiệm vụ biến đổi dòng điện tần số thấp thành tần số cao nhằm giảm kích thước biến áp và tăng hiệu suất hoạt động.
Biến áp xung
Khác với máy hàn cơ sử dụng biến áp lớn, máy hàn điện tử dùng biến áp xung nhỏ gọn nhưng vẫn tạo được dòng hàn mạnh.
Bo mạch điều khiển
Đây là trung tâm xử lý của máy hàn điện tử, giúp kiểm soát dòng điện, ổn định hồ quang và bảo vệ thiết bị khi quá tải.
Hệ thống tản nhiệt
Bao gồm quạt gió và các lá nhôm tản nhiệt giúp làm mát linh kiện điện tử trong quá trình vận hành.
Màn hình hiển thị và núm chỉnh
Nhiều dòng máy hiện đại được trang bị màn hình LED giúp người dùng dễ dàng theo dõi và điều chỉnh dòng hàn chính xác.
Nguyên Lý Hoạt Động Của Máy Hàn
Máy hàn hoạt động dựa trên nguyên lý tạo ra nguồn nhiệt lớn để làm nóng chảy kim loại tại vị trí cần liên kết.
Nguyên lý hoạt động của máy hàn cơ
Máy hàn cơ hoạt động dựa trên nguyên lý cảm ứng điện từ của biến áp. Khi dòng điện xoay chiều đi vào cuộn dây sơ cấp, từ trường sẽ được tạo ra trong lõi thép và cảm ứng sang cuộn dây thứ cấp để tạo ra dòng điện hàn có cường độ lớn.
Quy trình hoạt động của máy hàn cơ
Tiếp nhận nguồn điện
Máy sử dụng nguồn điện xoay chiều dân dụng hoặc công nghiệp để cấp vào cuộn sơ cấp của biến áp.
Biến đổi điện áp
Biến áp sẽ hạ điện áp xuống mức thấp hơn nhưng tăng cường độ dòng điện để phục vụ quá trình hàn.
Điện áp giảm nhưng dòng điện tăng mạnh giúp tạo ra nhiệt lượng lớn tại vị trí tiếp xúc giữa que hàn và vật hàn.
Tạo hồ quang điện
Khi que hàn chạm nhẹ vào bề mặt kim loại rồi nhấc ra một khoảng nhỏ, hồ quang điện sẽ hình thành. Hồ quang tạo nhiệt độ rất cao để làm nóng chảy kim loại.
Kết dính kim loại
Kim loại nóng chảy từ que hàn và vật hàn hòa vào nhau, sau đó nguội đi tạo thành mối hàn chắc chắn.
Đặc điểm hoạt động của máy hàn cơ
- Hoạt động ổn định trong môi trường công nghiệp
- Chịu tải tốt
- Ít bị ảnh hưởng bởi bụi bẩn và va đập
- Tiêu thụ điện năng khá lớn
- Hồ quang chưa ổn định bằng máy điện tử
Nguyên lý hoạt động của máy hàn điện tử
Máy hàn điện tử (máy hàn inverter) hoạt động dựa trên công nghệ biến tần hiện đại.
Thiết bị sử dụng các linh kiện điện tử để chuyển đổi và kiểm soát dòng điện giúp máy hoạt động hiệu quả hơn.
Quy trình hoạt động của máy hàn điện tử
Chỉnh lưu dòng điện
Nguồn điện xoay chiều (AC) đầu vào được mạch chỉnh lưu chuyển thành dòng điện một chiều (DC).
Chuyển đổi tần số cao
Dòng điện DC tiếp tục được mạch inverter biến đổi thành dòng điện tần số cao nhằm giảm kích thước biến áp và tăng hiệu suất hoạt động.
Hạ áp và tăng dòng điện
Biến áp xung sẽ hạ điện áp xuống mức phù hợp và tạo ra dòng hàn mạnh để phục vụ quá trình hàn.
P=UIP = UIP=UI
Máy hàn điện tử tối ưu công suất hoạt động nhờ khả năng kiểm soát điện áp và dòng điện chính xác.
Tạo hồ quang ổn định
Bo mạch điều khiển giúp duy trì hồ quang ổn định, dễ mồi lửa và hạn chế bắn tóe trong quá trình hàn.
Bảo vệ thiết bị
Nhiều dòng máy được tích hợp chế độ:
- Chống quá tải
- Chống quá nhiệt
- Tự ngắt khi điện áp không ổn định
Đặc điểm hoạt động của máy hàn điện tử
- Tiết kiệm điện năng
- Hồ quang ổn định
- Dễ sử dụng
- Kích thước nhỏ gọn
- Phù hợp cả gia đình và xưởng cơ khí chuyên nghiệp

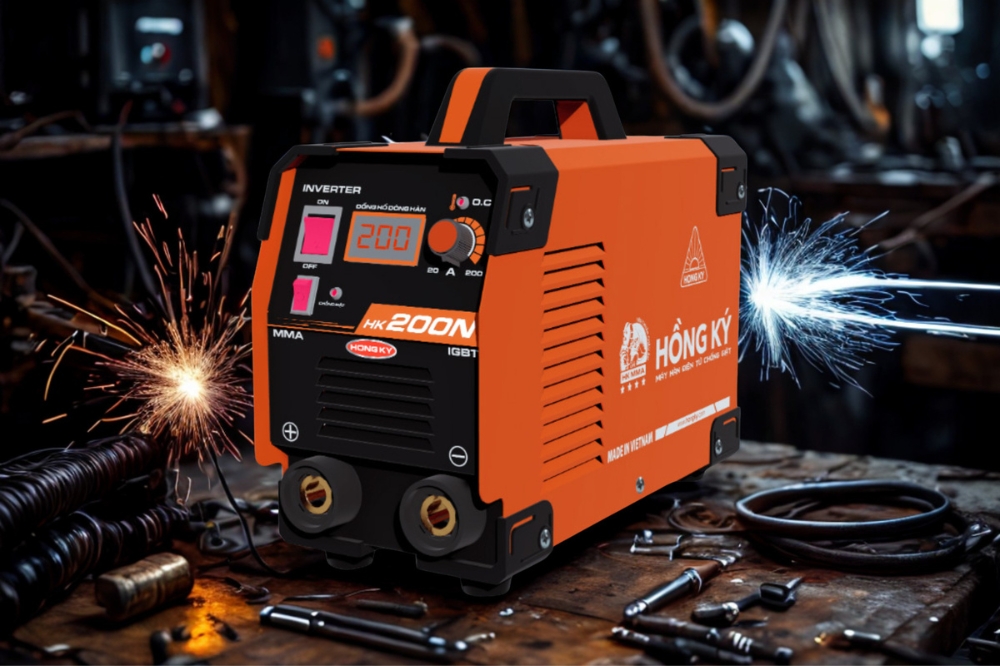

Máy hàn điện tử Hồng Ký
