Hướng dẫn chi tiết cách tính lực siết bu lông theo tiêu chuẩn kỹ thuật mới nhất cùng với công thức chuẩn, bảng tra lực siết bulong theo từng cấp bền và đường kính. Bạn sẽ hiểu rõ tầm quan trọng của lực siết bu lông, cách kiểm tra lực siết sau khi thi công để đảm bảo an toàn và độ bền cho mối ghép cơ khí. Hãy cùng Xsafe tìm hiểu thêm thông tin ngay trong bài viết này.
Cách tính lực siết bu lông như thế nào?
Lực siết bu lông được tính theo công thức T = K × D × F, trong đó T là mô-men xoắn, D là đường kính bu lông, F là lực kéo và K là hệ số ma sát. Sau đó đối chiếu bảng tra để chọn lực siết tiêu chuẩn phù hợp.

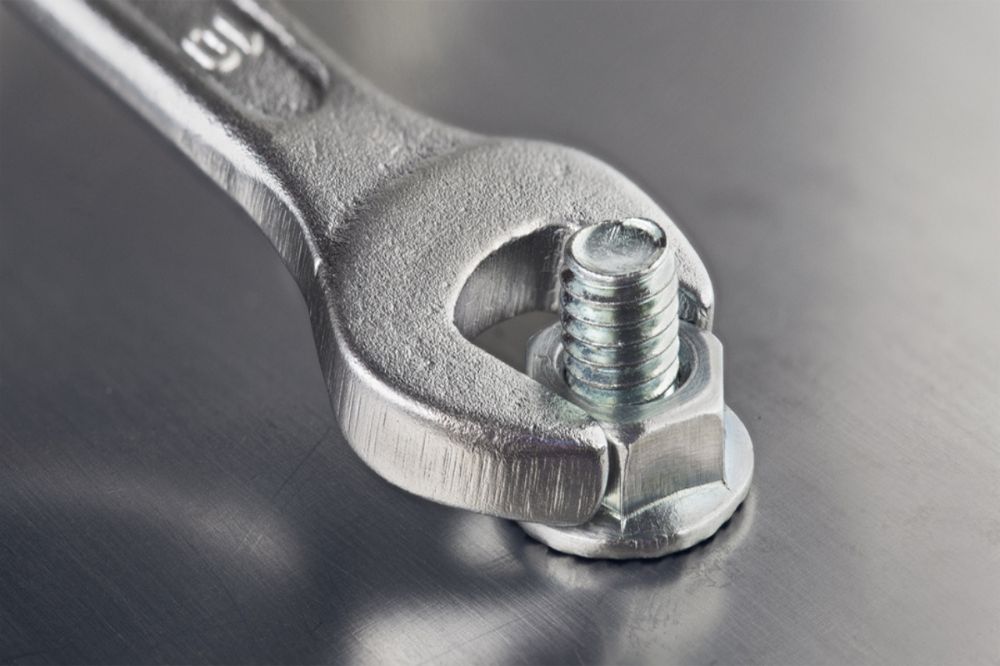

Lực Siết Bu Lông Là Gì?
Lực siết bulông (hay còn gọi là mô men xoắn siết bu lông) là lực tác động lên bu lông để nối các chi tiết cơ khí chặt chẽ với nhau. Đây là lực hữu ích giúp bu lông phát huy khả năng giữ lực căng, đảm bảo kết cấu ổn định, chống rung lắc và tăng tuổi thọ thiết bị.
Theo tiêu chuẩn kỹ thuật, lực siết bulong phải được tính toán và kiểm soát chính xác để tránh gây gãy bu lông hoặc nới lỏng trong quá trình sử dụng. Lực siết đúng chuẩn quan trọng để đảm bảo an toàn cho các công trình xây dựng, máy móc và thiết bị sản xuất.
Lực xiết bu lông: Thông số kỹ thuật quan trọng không thể bỏ qua trong lắp đặt cơ khí
Hướng Dẫn Cách Tính Lực Xiết Bu Lông
Trước khi thao tác, bạn nên nắm rõ cách tính lực siết bu-lông để tránh lỗi siết quá tay hoặc thiếu lực.
Công thức tính lực xiết bu lông chuẩn
Công thức cách tính lực siết bu lông cơ bản theo mô - men xoắn là:
T = K x D x F
Trong đó:
- T: Mô men xoắn (Nm) cần siết bu lông
- F: Lực kéo bu lông (Newton) tương ứng với lực siết mong muốn
- d: Đường kính ren bu lông (mm)
- K: Hệ số ma sát phụ thuộc vào bề mặt ren, vật liệu và bôi trơn (thông thường từ 0.15 đến 0.25).
Ví dụ, cần tính mô men xoắn để xiết một bu lông có đường kính ren (d = 10mm), lực kéo bu lông (F = 2000,N), và hệ số ma sát (K = 0.2):
T= 10 x 2000 x 0.2= 4Nm
Mô men xoắn 4Nm cho biết dụng cụ siết cần tạo ra lực siết này để bu lông đạt lực căng tiêu chuẩn, đảm bảo liên kết chắc chắn.
Sử Dụng Bảng Thông Số Tra Lực Siết Ốc Bu Lông
Việc sử dụng bảng thông số tra lực siết ốc bu lông giúp đảm bảo lực siết chính xác, tăng độ bền và an toàn cho kết cấu.

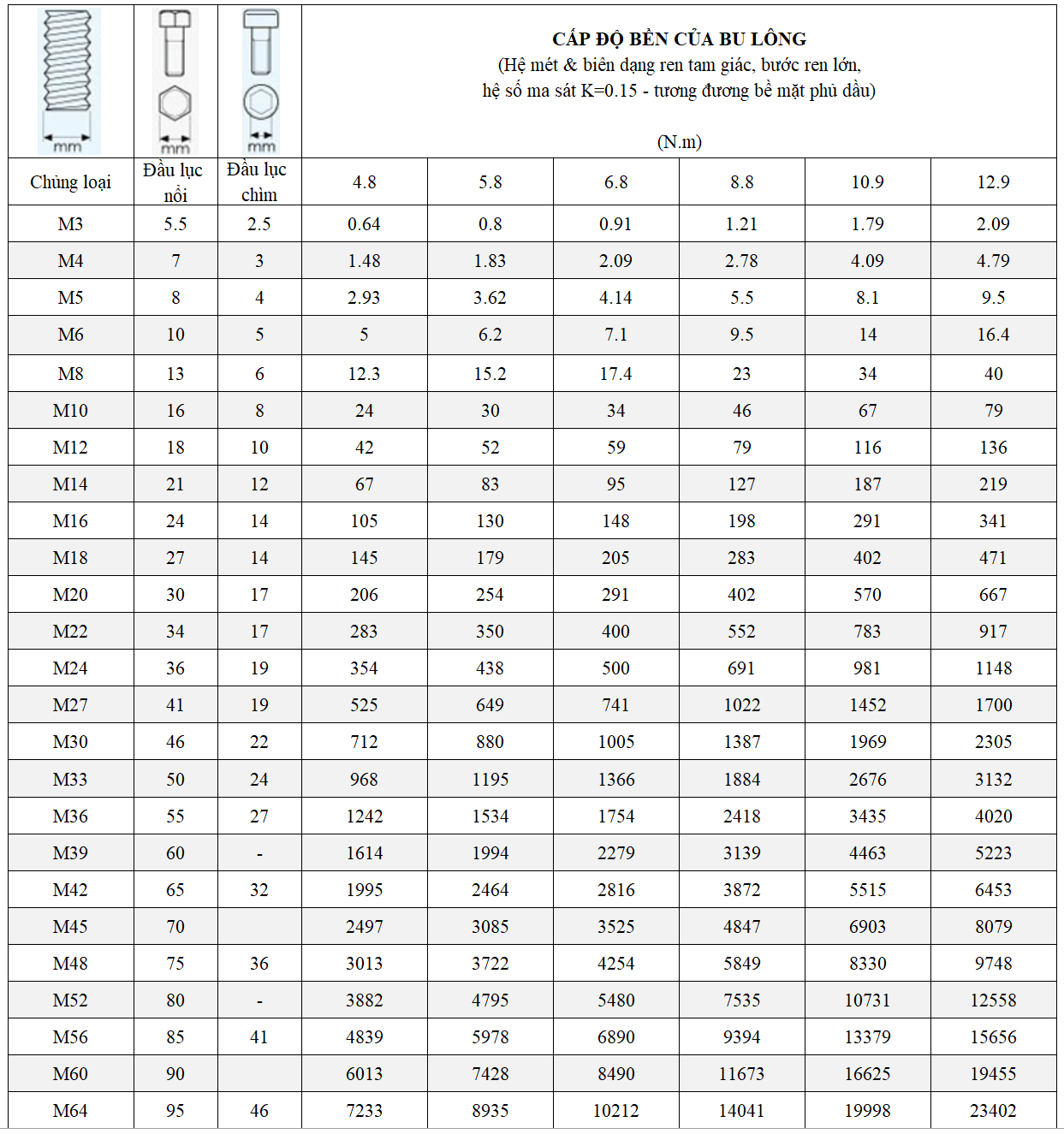

Bảng tra cứu thông số tính lực siết bu lông
- Cột thứ 1: Đường kính bu lông ( kí hiệu : d) từ M3 - M64
- Cột thứ 2: Size bu lông ( kí hiệu : s). Cột này cho biết kích thước ecu tương ứng với bu lông.
Kích cỡ bu lông được tính theo công thức sau: s= 1.5 x d
Ví dụ: Bu lông M12 = 12 x 1.5 = 18
Lưu ý: Trường hợp tính ra kết không chẵn: 5.5, 6.5mm… sẽ làm tròn lên 6, 7mm ( Sai số cho phép)
- Cột thứ 3: Độ bền của bu lông
Lực siết bu-lông thay đổi theo kích thước và cấp bền của từng loại. Trên đầu bu lông luôn có ký hiệu thể hiện độ bền, bạn chỉ cần xác định đường kính và kích cỡ rồi đối chiếu với cấp bền tương ứng trong bảng để biết lực siết chuẩn.
* Sau khi xác định được độ bền của bu lông, chỉ cần lấy cột đường kính bu lông gióng sang cột độ bền rồi kéo xuống cột thứ ba để lấy đúng lực siết.
Tại điểm giao giữa hàng dọc và hàng ngang chính là lực siết tiêu chuẩn. Bạn chỉ cần chọn thiết bị siết đúng mức lực đó để sử dụng.
Các Tiêu Chuẩn Lực Siết Ốc
Lực siết bu lông được quy định theo nhiều tiêu chuẩn kỹ thuật Việt Nam (TCVN) và quốc tế (ISO, ASTM, DIN) nhằm đảm bảo độ chính xác và an toàn.
Tiêu chuẩn Việt Nam
- TCVN 1916:1995 quy định kỹ thuật bu lông
- TCVN 8298:2009 áp dụng cho công trình thủy lợi
Tiêu chuẩn Quốc tế
- ISO 898-1 đưa ra yêu cầu cơ bản về cấp bền bu lông
- ASTM A325 được dùng cho bu lông cường độ cao trong xây dựng
- DIN 933 quy định về bu lông đầu tròn ( hexagon).

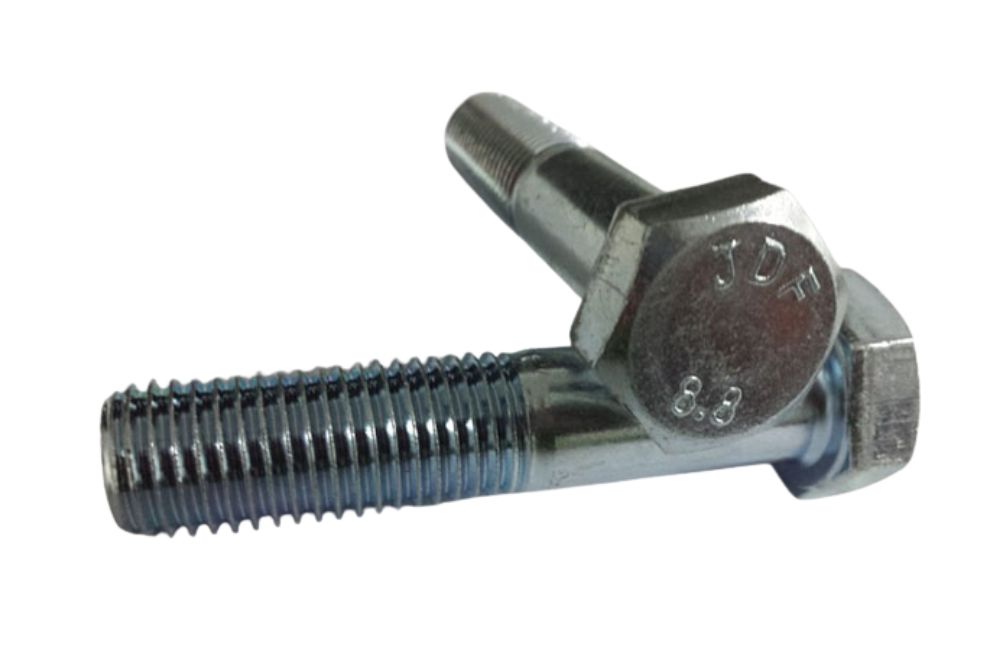

Quy định tiêu chuẩn về lực xiết bu lông

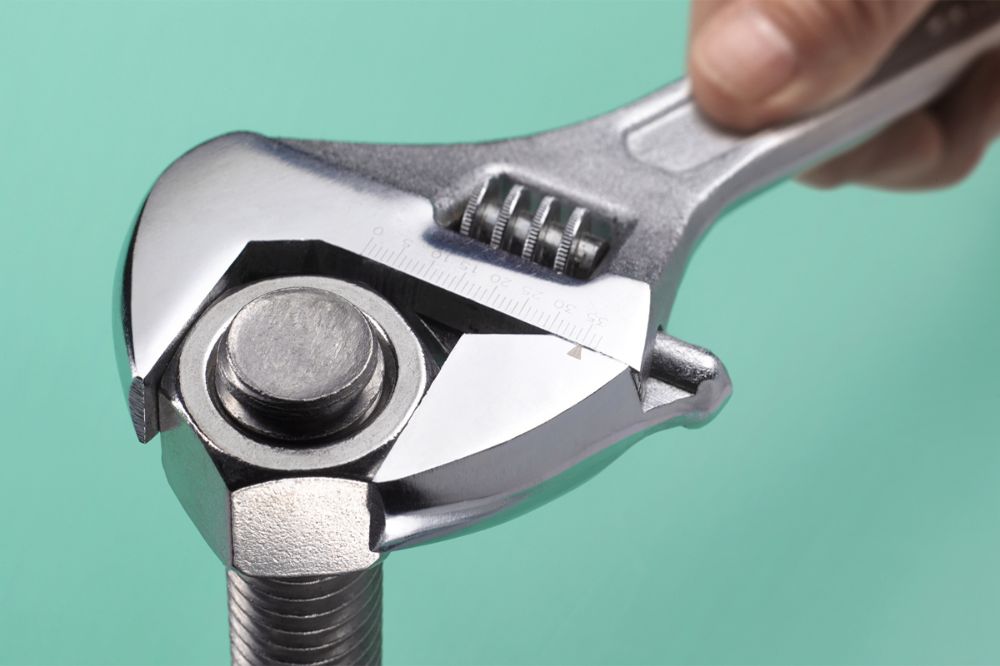

Kiểm Tra Lực Siết Bu Lông Sau Khi Siết
Sau khi siết bu lông, việc kiểm tra lại lực siết là bước cần thiết để đảm bảo mối ghép đạt độ chặt an toàn. Một số cách kiểm tra thường dùng gồm:
Kiểm tra đánh giá theo cảm quan
Người thực hiện dựa vào kinh nghiệm để cảm nhận độ chặt của bu lông. Cách này nhanh nhưng độ chính xác thấp và dễ sai lệch.
Kiểm tra bằng thiết bị đo mô-men
Thiết bị đo mô-men xoắn giúp xác định lại lực đã tác dụng lên bu lông. Kết quả khá chính xác, tuy nhiên thao tác đo có thể làm thay đổi trạng thái siết ban đầu.
Kiểm tra lực căng bu lông
Các dụng cụ đo lực căng cho phép kiểm tra trực tiếp độ kéo dãn của bu lông, từ đó biết được bu lông có đạt mức siết yêu cầu hay không.
Kiểm tra bằng cờ lê lực
Cờ lê lực cơ hoặc điện tử có thể đo lại lực khi bu lông bắt đầu dịch chuyển. Giá trị đo được cho thấy mức siết thực tế sau lắp đặt.
Kiểm tra độ dãn dài
Thiết bị đo biến dạng giúp xác định sự thay đổi chiều dài bu lông sau siết. Phương pháp này cho độ chính xác cao nhưng đòi hỏi dụng cụ chuyên dụng.
Đo lực xiết bulong sau thao tác giúp hạn chế lỗi kỹ thuật và tăng độ bền thiết bị
Khi lực siết bu lông đã được tính toán và kiểm tra đúng theo tiêu chuẩn kỹ thuật, điều bạn cần tiếp theo chính là một thiết bị hỗ trợ có khả năng duy trì lực siết ổn định trong suốt quá trình thi công. Máy siết bu lông đúng chuẩn không chỉ giúp thao tác nhanh hơn mà còn đảm bảo mối ghép đạt độ chặt tối ưu, giảm nguy cơ sai lệch lực siết và tăng tuổi thọ cho thiết bị cơ khí.
Để dễ dàng chọn được model máy siết bu lông phù hợp với kích thước – cấp bền bu lông và nhu cầu sử dụng thực tế, bạn có thể liên hệ ngay Xsafe. Chúng tôi cung cấp các dòng máy siết lực mạnh, độ chính xác cao và đáp ứng tốt các yêu cầu về lực siết trong cơ khí – xây dựng.
