Trong các thiết bị điện quen thuộc như máy phát điện xoay chiều, quạt điện, máy khoan, motor, máy bơm, hai bộ phận quan trọng nhất quyết định khả năng hoạt động chính là stato và roto. Stato (hay stator motor) giữ vai trò phần tĩnh, còn roto là phần quay (roto quay) nằm bên trong, cấu tạo từ lõi thép, dây dẫn và các chi tiết cơ khí. Hiểu rõ cấu tạo của roto, stato phần tĩnh và sự khác nhau giữa chúng sẽ giúp người dùng nắm được nguyên lý vận hành, chẩn đoán lỗi và lựa chọn đúng thiết bị phù hợp với nhu cầu sử dụng.
Rôto và stato là gì, khác nhau như thế nào?
Rôto là phần quay của máy điện, có nhiệm vụ tạo chuyển động cơ học, còn stato là phần đứng yên tạo từ trường để rôto hoạt động. Sự khác nhau chính là stato cố định, còn rôto quay và trực tiếp sinh ra momen.
Roto Và Stato Là Gì? Cấu Tạo & Chức Năng Stato, Roto
Roto là phần quay của động cơ điện tạo ra chuyển động cơ học, còn Stato là phần đứng yên tạo từ trường để làm roto quay. Cùng tìm hiểu chi tiết định nghĩa Roto là gì và Stato là gì ngay bên dưới:
Rôto (Rotor) là gì?
Rôto là bộ phận quay của máy điện, được lắp trên trục máy và chuyển động xoay trong quá trình vận hành.
Đây là thành phần tương tác trực tiếp với từ trường do stato tạo ra, từ đó thực hiện nhiệm vụ biến đổi năng lượng điện thành cơ năng (hoặc ngược lại) tùy theo loại máy.
Trong hệ thống máy điện, rôto giữ vai trò quyết định đến hiệu suất hoạt động, mô-men xoắn và độ ổn định của thiết bị.
👉Cấu tạo của rôto:
- Lõi thép: Giúp dẫn từ trường, thường ghép từ nhiều lá thép mỏng để giảm tổn hao điện năng do dòng điện Foucault.
- Cuộn dây hoặc lồng sóc: Tùy loại máy, rôto có thể dùng cuộn dây quấn hoặc lồng sóc để tương tác với từ trường stato.
- Trục quay: Kết nối với tải hoặc thiết bị bên ngoài, truyền momen quay.
- Vòng bi: Hỗ trợ rôto quay ổn định, giảm ma sát và tiếng ồn.

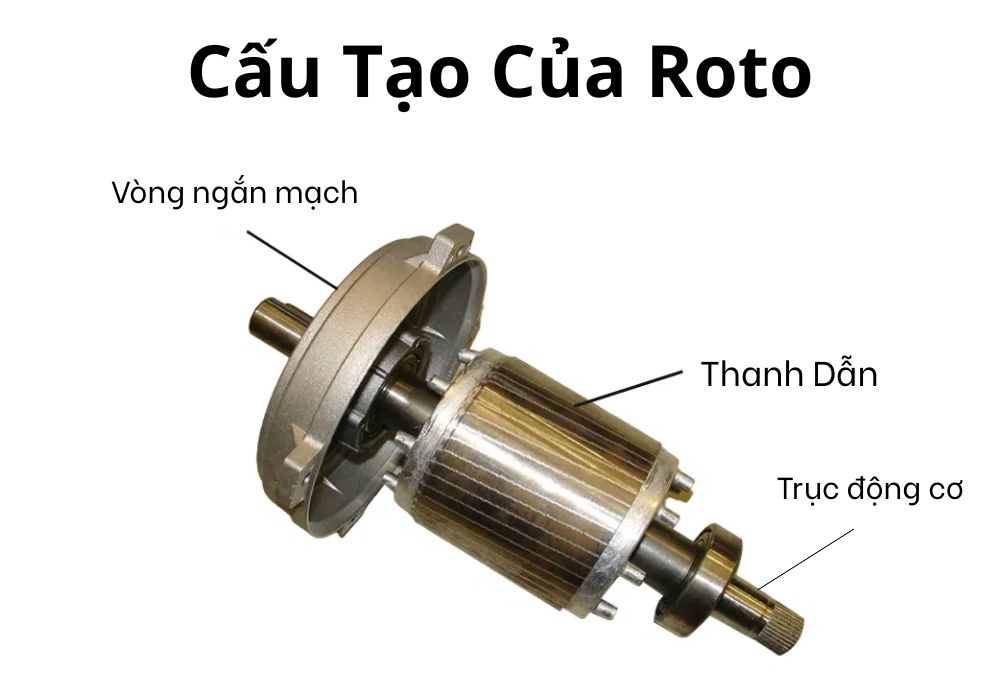

Cấu tạo của Roto
👉Chức năng chính của rôto:
- Chuyển hóa năng lượng điện thành cơ năng hoặc ngược lại.
- Tạo momen quay giúp trục vận hành và truyền năng lượng ra thiết bị ngoài.
- Tương tác với từ trường stato hiệu quả để tăng hiệu suất máy.
- Ổn định cơ học khi máy vận hành với tốc độ cao.
Stato (Stator) là gì?
Stato là phần đứng yên, cố định bao quanh rôto. Nó tạo ra từ trường cần thiết để rôto vận hành và hỗ trợ kết cấu cơ khí ổn định của máy.
👉Cấu tạo của stato:
- Lõi thép silic ghép lá: Giúp dẫn từ trường, giảm tổn hao dòng điện Foucault.
- Cuộn dây stato: Khi dòng điện chạy qua, tạo từ trường tĩnh hoặc từ trường quay.
- Vỏ bảo vệ: Giúp cố định stato và bảo vệ các cuộn dây khỏi hư hỏng cơ học.
- Cách điện: Bảo vệ chống chập, tăng tuổi thọ thiết bị.
👉Chức năng chính của stato:
- Tạo từ trường để rôto quay hoặc cảm ứng dòng điện.
- Cung cấp kết cấu cố định, ổn định cho toàn bộ máy.
- Điều khiển hướng và cường độ từ trường, ảnh hưởng đến momen quay và hiệu suất.
- Bảo vệ máy khỏi chập cháy và giảm tổn hao điện năng.
Nguyên Lý Hoạt Động Stato & Roto
Nguyên lý hoạt động của stato và rôto là nền tảng của mọi máy điện, từ động cơ điện đến máy phát điện, dựa trên hiện tượng cảm ứng điện từ và tương tác giữa từ trường và dòng điện.
Stato tạo ra từ trường cố định hoặc quay nhờ các cuộn dây quấn trên lõi thép silic. Khi có dòng điện chạy qua, từ trường này sẽ tương tác với phần rôto để sinh ra chuyển động hoặc cảm ứng dòng điện. Trong động cơ điện, từ trường stato tác động lên rôto, tạo ra momen quay và chuyển năng lượng điện thành cơ năng. Trong máy phát điện, stato là nơi cảm ứng ra dòng điện nhờ sự biến thiên từ trường do rôto quay.
Rôto chuyển hóa từ trường stato thành chuyển động cơ học hoặc năng lượng điện. Khi tương tác với từ trường stato, rôto sinh ra lực điện từ, tạo momen quay ổn định trên trục. Trong động cơ, vai trò của rôto là truyền cơ năng ra tải, còn trong máy phát, nó làm biến thiên từ trường qua các cuộn dây stato, sinh ra dòng điện cảm ứng theo nguyên lý Faraday.
So Sánh Stato với Roto Khác Nhau Như Thế Nào?
Dưới đây là bảng tổng hợp các điểm khác biệt chính giữa Stato và Rôto:
| Tiêu chí | Stato (Stator) | Rôto (Rotor) |
|---|---|---|
| Cấu tạo | - Là phần đứng yên, cố định trong máy. - Thường gồm lõi thép silic ghép lá để giảm tổn hao dòng điện Foucault. - Chứa các cuộn dây điện (cuộn dây stato) để tạo từ trường tĩnh hoặc từ trường quay (trong máy phát điện). |
- Là phần chuyển động, quay quanh trục. - Gồm lõi thép ghép lá và các cuộn dây (hoặc thanh dẫn) tùy loại động cơ/máy phát. - Có thể là rôto lồng sóc (squirrel-cage) hoặc rôto dây quấn. |
| Chức năng | - Tạo từ trường tĩnh hoặc từ trường quay để tương tác với rôto. - Cung cấp môi trường điện từ để truyền năng lượng điện hoặc cơ. |
- Quay dưới tác động của từ trường stato. - Chuyển đổi năng lượng điện thành cơ năng (động cơ) hoặc cơ năng thành điện năng (máy phát). |
| Nguyên lý hoạt động | - Khi có dòng điện chạy qua cuộn dây stato, nó tạo ra từ trường quay hoặc từ trường tĩnh. - Từ trường này tương tác với rôto để tạo mô men quay hoặc điện áp cảm ứng. |
- Rôto quay do tác dụng của lực điện từ phát sinh giữa từ trường stato và dòng điện trong cuộn dây/khung rôto. - Trong máy phát điện, chuyển động cơ học làm rôto cắt từ trường tạo ra điện áp cảm ứng trên cuộn dây stato. |
| Chuyển động | Không quay, cố định | Quay quanh trục |
| Vị trí trong máy | Bao quanh rôto | Nằm bên trong hoặc giữa stato, tùy loại máy |
Stato và Roto khác nhau thế nào?
5 Động Cơ Điện Sử Dụng Roto Và Stato
Có 5 động cơ điện phổ biến sử dụng Stato và Roto:
Động cơ không đồng bộ (Induction Motor)
Động cơ không đồng bộ có stato tạo từ trường quay và rôto quay theo nhờ hiện tượng cảm ứng điện từ, tốc độ rôto luôn nhỏ hơn tốc độ từ trường.
Loại động cơ này có cấu tạo đơn giản, bền bỉ, giá rẻ và được sử dụng rất phổ biến trong quạt điện, máy bơm, máy nén và các hệ thống công nghiệp.
Động cơ đồng bộ (Synchronous Motor)
Động cơ đồng bộ gồm stato tạo từ trường quay và rôto quay đồng bộ với từ trường, tức là tốc độ quay của rôto bằng đúng tốc độ từ trường.
Nhờ đặc điểm này, động cơ đồng bộ cho độ chính xác cao, thường dùng trong máy phát điện, động cơ servo và thiết bị yêu cầu tốc độ ổn định.
Động cơ điện một chiều (DC Motor)
Động cơ điện một chiều sử dụng stato tạo từ trường và rôto mang dòng điện, khi hai từ trường tương tác sẽ sinh ra mô-men quay.
Động cơ DC dễ điều chỉnh tốc độ, cấu tạo đơn giản, thường thấy trong đồ chơi điện, thiết bị nhỏ và một số xe điện đời cũ.
Động cơ chổi than (Brushed Motor)
Động cơ chổi than là một dạng động cơ DC, gồm stato cố định và rôto quay, sử dụng chổi than và cổ góp để đổi chiều dòng điện.
Ưu điểm là giá rẻ, dễ chế tạo nhưng nhược điểm là chổi than nhanh mòn, gây tia lửa và tuổi thọ không cao.
Động cơ không chổi than (BLDC Motor)
Động cơ BLDC có stato là các cuộn dây điện và rôto là nam châm vĩnh cửu, không dùng chổi than mà được điều khiển bằng mạch điện tử.
Nhờ đó, động cơ hoạt động êm, hiệu suất cao, tuổi thọ lớn và được ứng dụng nhiều trong quạt inverter, xe điện, drone và robot.

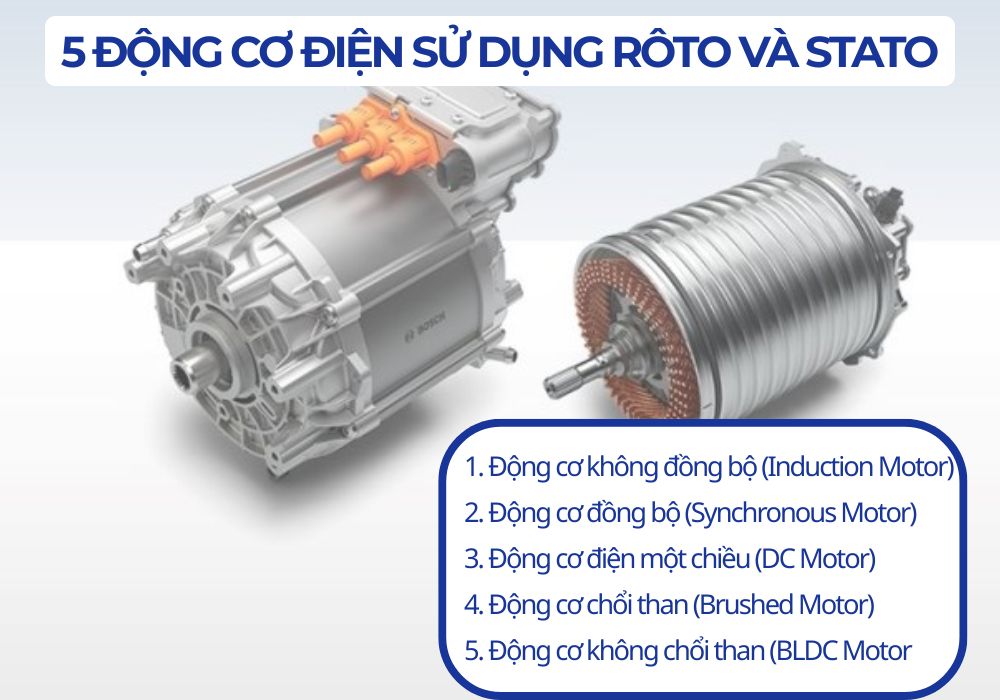

Các loại động cơ sử dụng Stato và roto
Tham khảo 1 số mẫu máy phát điện dùng Stato và Roto:
Một Số Câu Hỏi Thường Gặp Về Roto Và Stato
Cuộn stato là gì?
Là các cuộn dây điện đặt trên stato để tạo từ trường tĩnh hoặc quay.
Stato là phần gì?
Là phần đứng yên của máy điện, cố định quanh trục, chứa cuộn dây và lõi thép.
Bộ phận rotor là gì?
Là phần chuyển động của máy điện, quay quanh trục, tương tác với từ trường của stato.
Roto và stato cái nào quay?
Rôto là phần quay
Mối quan hệ giữa Rôto và Stato là gì?
Chức năng của rôto và stato không thể tách rời. Trên thực tế, stato tạo ra từ trường cố định hoặc quay, còn rôto chuyển hóa từ trường đó thành chuyển động cơ học hoặc điện năng. Sự phối hợp nhịp nhàng giữa 2 bộ phận này quyết định hiệu suất, tuổi thọ và khả năng vận hành ổn định của máy điện.
