Các phương pháp hàn kim loại ngày càng đa dạng nhằm đáp ứng nhiều nhu cầu gia công khác nhau. Từ hàn que truyền thống đến hàn MIG/MAG, TIG hay Laser, mỗi kỹ thuật đều có những ưu điểm riêng. Hãy cùng tìm hiểu những kỹ thuật hàn phổ biến nhất hiện nay.
Hàn Kim Loại Là Gì?
Hàn kim loại là phương pháp liên kết hai hoặc nhiều chi tiết kim loại thành một khối thống nhất và không thể tháo rời. Đây là kỹ thuật gia công quan trọng, được ứng dụng rộng rãi trong cơ khí, xây dựng, đóng tàu và sản xuất công nghiệp. Thường sử dụng kết hợp với máy hàn chuyên dụng để đảm bảo hiệu quả và độ chính xác.
Quá trình hàn sử dụng nhiệt, áp lực hoặc kết hợp cả hai để tạo liên kết giữa các chi tiết. Sau khi nguội và đông đặc, vật liệu tại vị trí hàn sẽ hình thành mối nối bền chắc. Hiện nay có nhiều phương pháp hàn phổ biến như hàn que, hàn MIG/MAG, hàn TIG, hàn Plasma và hàn Laser.
Tìm hiểu khái niệm hàn kim loại
Các Phương Pháp Hàn Kim Loại Phổ Biến Hiện Nay
Hiện nay, ngành cơ khí và chế tạo sử dụng các phương pháp hàn khác nhau để đáp ứng từng yêu cầu gia công. Dưới đây là những kỹ thuật hàn kim loại phổ biến nhất hiện nay.
1. Hàn que (SMAW)
Hàn que (SMAW) là kỹ thuật hàn sử dụng hồ quang điện sinh ra giữa que hàn và vật hàn để làm nóng chảy kim loại, tạo thành mối hàn bền chắc.
Nguyên lý hoạt động
Dòng điện tạo ra hồ quang giữa que hàn và vật hàn. Nhiệt lượng từ hồ quang làm nóng chảy kim loại cơ bản và lõi que hàn. Lớp thuốc bọc tạo khí bảo vệ và xỉ hàn, giúp hạn chế oxy hóa trong quá trình hàn.
Ưu điểm và nhược điểm
| Ưu điểm | Nhược điểm |
|---|---|
| Thiết bị đơn giản, chi phí đầu tư và bảo trì thấp | Tốc độ hàn chậm, năng suất không cao |
| Dễ sử dụng, thuận tiện khi di chuyển và làm việc ngoài công trường | Chất lượng mối hàn phụ thuộc nhiều vào tay nghề thợ hàn |
| Hàn được ở nhiều tư thế như hàn bằng, hàn đứng, hàn trần | Phát sinh xỉ hàn, cần vệ sinh sau khi hoàn thành |
| Ít bị ảnh hưởng bởi điều kiện gió khi làm việc ngoài trời | Tiêu hao que hàn nhiều hơn một số phương pháp hiện đại |
| Phù hợp với nhiều loại vật liệu và chiều dày khác nhau | Mối hàn thường có độ thẩm mỹ thấp hơn TIG hoặc Laser |
Ứng dụng
- Thi công kết cấu thép và công trình xây dựng.
- Gia công cơ khí dân dụng và công nghiệp.
- Sửa chữa máy móc, thiết bị cơ khí.
- Hàn lắp đặt và bảo trì ngoài công trường.
- Đóng tàu và chế tạo kết cấu kim loại.

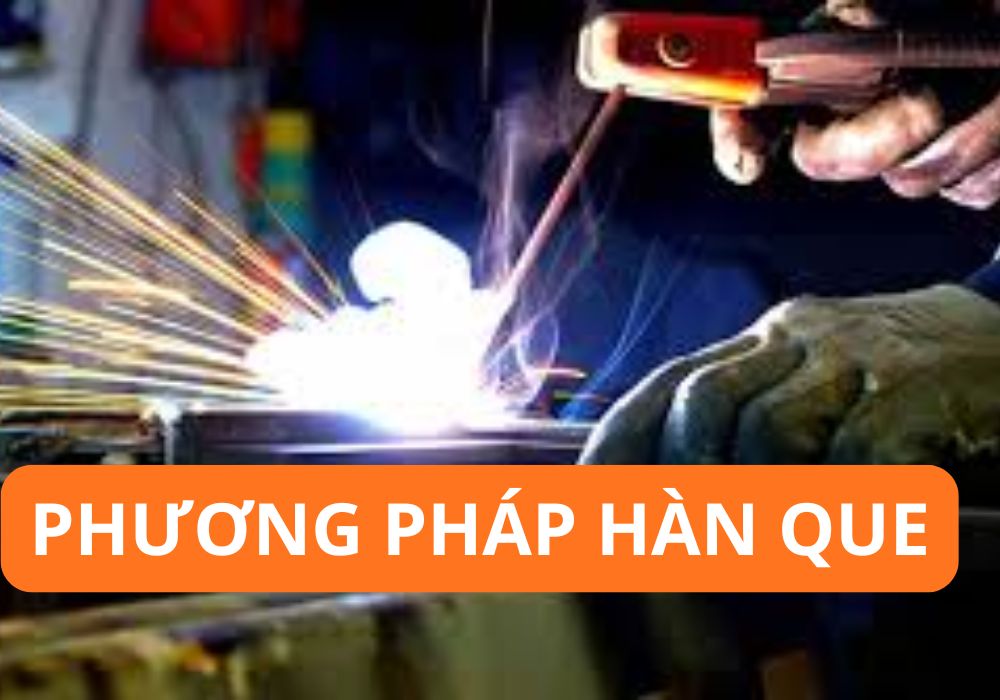

Phương pháp hàn que phổ biến trong gia công cơ khí

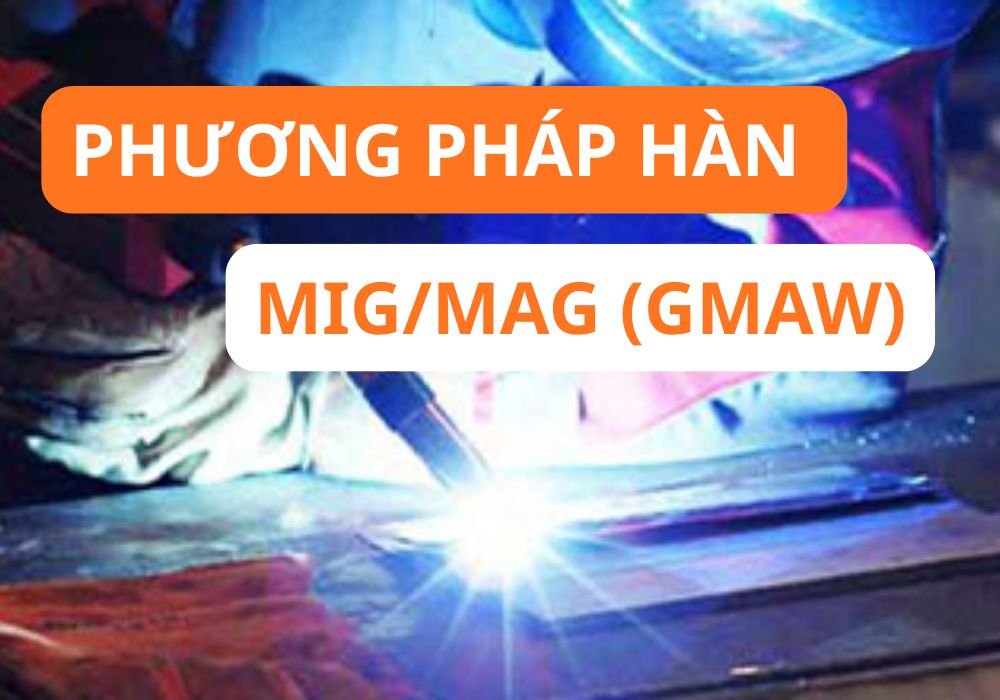

2. Hàn MIG/MAG (GMAW)
Hàn MIG/MAG (GMAW) là phương pháp hàn sử dụng dây hàn nóng chảy liên tục và khí bảo vệ để tạo mối hàn chất lượng cao. Kỹ thuật này được ứng dụng rộng rãi trong cơ khí và sản xuất công nghiệp.
Nguyên lý hoạt động
Hàn MIG/MAG là phương pháp hàn hồ quang sử dụng dây hàn nóng chảy liên tục kết hợp với khí bảo vệ để tạo mối hàn.
- Hàn MIG (Metal Inert Gas): sử dụng khí trơ như Argon hoặc Heli.
- Hàn MAG (Metal Active Gas): sử dụng khí hoạt tính như CO₂ hoặc hỗn hợp CO₂ và Argon.
Ưu điểm và nhược điểm
| Ưu điểm | Nhược điểm |
|---|---|
| Tốc độ hàn nhanh, phù hợp sản xuất số lượng lớn | Chi phí đầu tư thiết bị cao hơn hàn que |
| Mối hàn đẹp, ít bắn tóe và giảm thời gian xử lý sau hàn | Khó làm việc ngoài trời hoặc nơi có gió mạnh |
| Dây hàn được cấp tự động, giúp nâng cao năng suất | Cần sử dụng khí bảo vệ trong quá trình hàn |
| Dễ cơ khí hóa và tích hợp vào dây chuyền tự động | Yêu cầu nguồn điện ổn định để đảm bảo chất lượng mối hàn |
| Hàn được nhiều loại vật liệu như thép, inox và nhôm | Thiết bị cồng kềnh hơn, tính linh hoạt kém hơn hàn que |
Ứng dụng
- Gia công kết cấu thép.
- Sản xuất ô tô, xe máy.
- Chế tạo máy móc công nghiệp.
- Hàn inox, thép và một số kim loại màu.
- Sản xuất hàng loạt trong nhà xưởng.
Phương pháp hàn MIG/MAG áp dụng phổ biến trong sản xuất ô tô
3. Hàn TIG (GTAW)
Hàn TIG (GTAW - Gas Tungsten Arc Welding) là phương pháp hàn sử dụng điện cực vonfram không nóng chảy và khí trơ để bảo vệ mối hàn.
Nguyên lý hoạt động
Hồ quang điện được tạo ra giữa điện cực vonfram và vật hàn, sinh nhiệt làm nóng chảy kim loại tại vị trí liên kết. Khí Argon hoặc Heli được sử dụng để bảo vệ vùng hàn khỏi quá trình oxy hóa.
Ưu điểm và nhược điểm
| Ưu điểm | Nhược điểm |
|---|---|
| Mối hàn đẹp, bề mặt sạch và có tính thẩm mỹ cao | Tốc độ hàn chậm, năng suất thấp |
| Chất lượng mối hàn ổn định, ít khuyết tật | Yêu cầu thợ hàn có tay nghề và kỹ thuật cao |
| Hàn tốt vật liệu mỏng và chi tiết yêu cầu độ chính xác cao | Chi phí đầu tư thiết bị và khí bảo vệ tương đối cao |
| Phù hợp với inox, nhôm, đồng và kim loại màu | Không phù hợp cho sản xuất khối lượng lớn |
| Ít bắn tóe, hạn chế biến dạng nhiệt | Quá trình hàn đòi hỏi nhiều thời gian và sự tỉ mỉ |
Ứng dụng
- Gia công inox và thép không gỉ.
- Hàn nhôm, đồng và kim loại màu.
- Chế tạo bồn chứa, đường ống công nghiệp.
- Sản xuất thiết bị thực phẩm và y tế.
- Các sản phẩm yêu cầu mối hàn có tính thẩm mỹ cao.

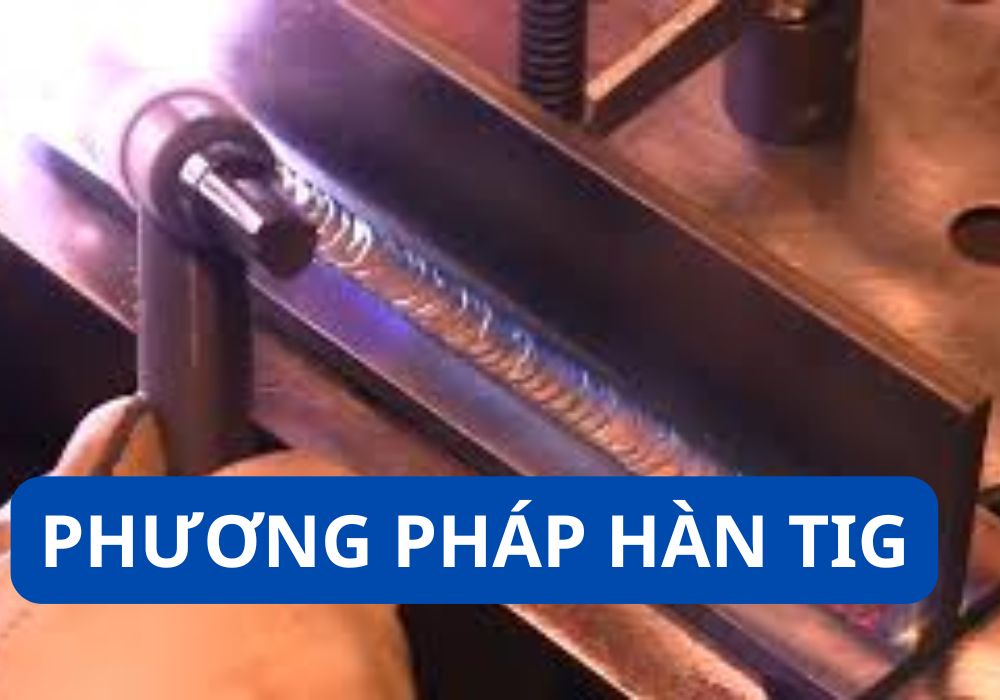

Phương pháp hàn TIG và nguyên lý tạo mối hàn chính xác

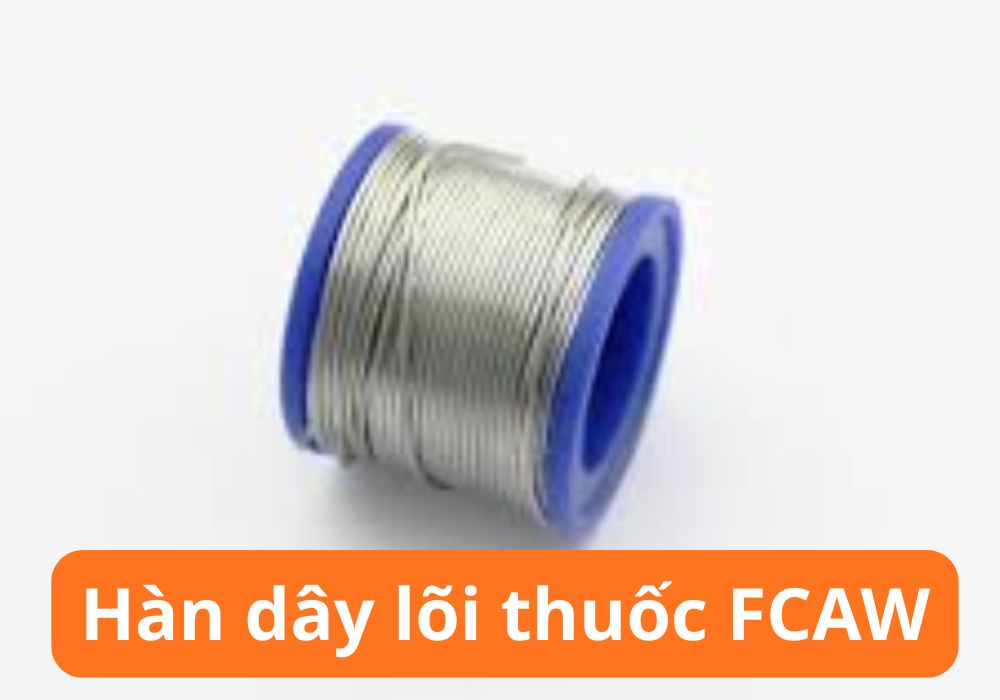

4. Hàn dây lõi thuốc FCAW
Hàn FCAW (Flux-Cored Arc Welding) là phương pháp hàn hồ quang sử dụng dây hàn dạng ống chứa thuốc hàn bên trong để tạo mối hàn.
Nguyên lý hoạt động
Dây hàn lõi thuốc được cấp tự động qua súng hàn. Khi hồ quang được tạo ra, dây hàn nóng chảy và lớp thuốc bên trong sinh ra khí bảo vệ cùng xỉ hàn, giúp bảo vệ mối hàn khỏi tác động của môi trường.
Ưu điểm và nhược điểm
| Ưu điểm | Nhược điểm |
|---|---|
| Tốc độ hàn nhanh, phù hợp với công việc có khối lượng lớn | Phát sinh nhiều khói và xỉ hàn trong quá trình làm việc |
| Khả năng hàn vật liệu dày và kết cấu thép lớn tốt | Chi phí dây hàn lõi thuốc cao hơn hàn que |
| Làm việc hiệu quả ngoài trời, ít bị ảnh hưởng bởi gió | Cần vệ sinh và loại bỏ xỉ sau khi hàn |
| Khả năng đắp đầy mối hàn cao, thích hợp cho các mối hàn lớn | Mối hàn có độ thẩm mỹ thấp hơn TIG |
| Năng suất cao hơn hàn que nhờ cấp dây liên tục | Khó kiểm soát hơn khi hàn vật liệu mỏng |
Ứng dụng
- Gia công kết cấu thép.
- Đóng tàu và công trình ngoài trời.
- Chế tạo bồn bể, đường ống.
- Sản xuất và lắp ráp thiết bị công nghiệp.
- Các công việc hàn vật liệu có độ dày lớn.
Phương pháp hàn FCAW với dây lõi thuốc tạo mối hàn bền chắc

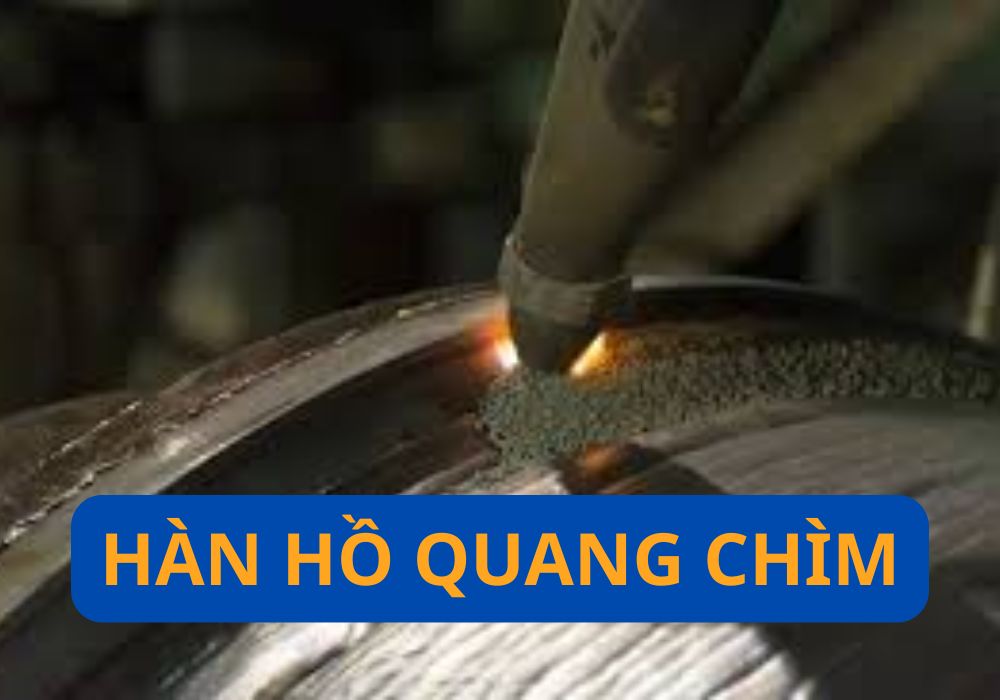

5. Hàn hồ quang chìm (SAW)
Hàn hồ quang chìm (SAW - Submerged Arc Welding) là phương pháp hàn tự động hoặc bán tự động, trong đó hồ quang được che phủ hoàn toàn bởi một lớp thuốc hàn dạng hạt.
Nguyên lý hoạt động
Hồ quang điện được tạo ra giữa dây hàn và vật hàn dưới lớp thuốc hàn. Lớp thuốc này có tác dụng bảo vệ mối hàn khỏi không khí, đồng thời giúp ổn định hồ quang và cải thiện chất lượng mối hàn.
Ưu điểm và nhược điểm
| Ưu điểm | Nhược điểm |
|---|---|
| Tốc độ hàn rất nhanh, phù hợp sản xuất quy mô lớn | Chỉ phù hợp với vị trí hàn bằng hoặc hàn ngang |
| Mối hàn chất lượng cao, độ ngấu sâu và ít khuyết tật | Chi phí đầu tư thiết bị và hệ thống hàn tương đối lớn |
| Hồ quang được che phủ hoàn toàn nên ít khói và bắn tóe | Khó áp dụng cho các chi tiết nhỏ hoặc kết cấu phức tạp |
| Dễ cơ khí hóa và tự động hóa trong dây chuyền sản xuất | Chủ yếu sử dụng trong nhà xưởng hoặc môi trường cố định |
| Hiệu suất sử dụng vật liệu cao, giảm hao phí kim loại hàn | Không phù hợp cho công việc sửa chữa hoặc thi công lưu động |
Ứng dụng
- Chế tạo kết cấu thép cỡ lớn.
- Sản xuất bồn chứa và bình áp lực.
- Đóng tàu và công nghiệp nặng.
- Gia công dầm thép, ống thép kích thước lớn.
- Các dây chuyền sản xuất tự động trong nhà máy.
Hàn hồ quang chìm giúp giảm bắn tóe, tăng độ ngấu và độ bền mối hàn
6. Hàn khí (Hàn gió đá)
Hàn khí là phương pháp hàn sử dụng ngọn lửa sinh ra từ hỗn hợp khí oxy và axetylen để nung nóng và làm nóng chảy kim loại.
Nguyên lý hoạt động
Khí oxy và axetylen được trộn trong mỏ hàn để tạo ra ngọn lửa nhiệt độ cao. Nhiệt lượng từ ngọn lửa làm nóng chảy mép vật hàn và que hàn phụ (nếu có), tạo thành mối nối khi kim loại nguội đi.
Ưu điểm và nhược điểm
| Ưu điểm | Nhược điểm |
|---|---|
| Thiết bị đơn giản, dễ sử dụng và chi phí đầu tư thấp | Tốc độ hàn chậm, năng suất không cao |
| Không cần nguồn điện, phù hợp ở khu vực xa nguồn điện | Độ bền và chất lượng mối hàn thường thấp hơn hàn hồ quang |
| Thuận tiện cho công việc sửa chữa, bảo trì và gia công nhỏ | Vùng ảnh hưởng nhiệt lớn, dễ gây biến dạng vật liệu |
| Dễ di chuyển và làm việc tại nhiều vị trí khác nhau | Khó hàn vật liệu dày hoặc yêu cầu độ chính xác cao |
| Có thể kết hợp hàn và cắt kim loại bằng cùng một bộ thiết bị | Tiêu hao khí đốt và vật tư trong quá trình sử dụng |
Ứng dụng
- Sửa chữa cơ khí dân dụng.
- Hàn các chi tiết kim loại mỏng.
- Gia công và lắp đặt đường ống.
- Bảo trì, sửa chữa tại công trường không có điện.
- Cắt kim loại bằng khí oxy – axetylen.

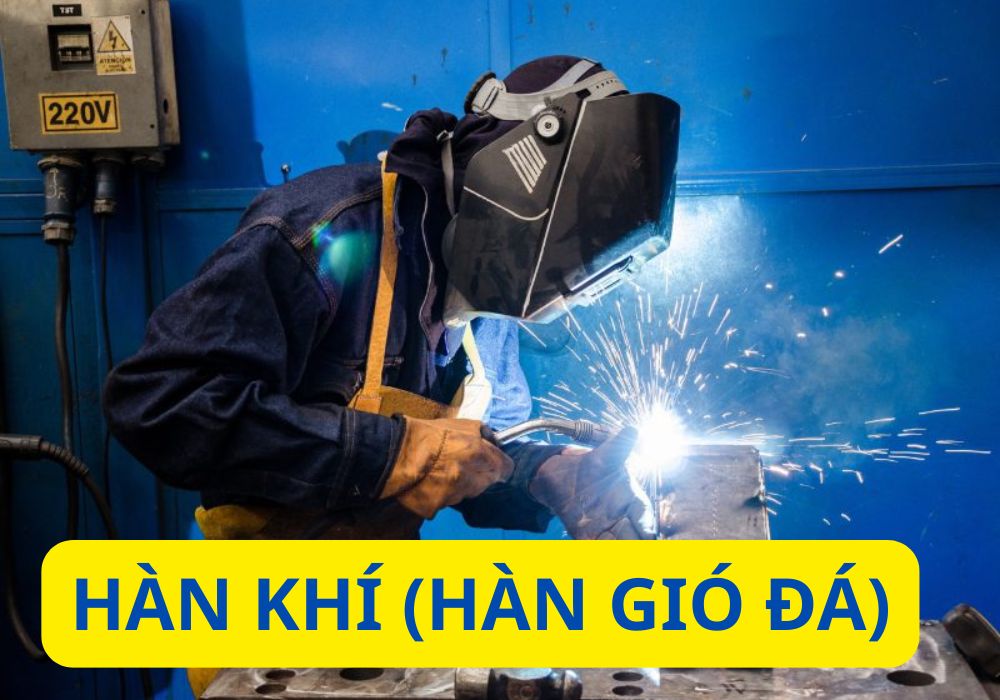

Kỹ thuật hàn gió đá trong cơ khí, tạo mối hàn bằng nhiệt từ hỗn hợp oxy và khí cháy
7. Hàn Plasma
Hàn Plasma là phương pháp hàn sử dụng tia plasma nhiệt độ cao để làm nóng chảy kim loại và tạo mối hàn có độ chính xác cao.
Nguyên lý hoạt động
Hồ quang điện được nén qua đầu phun có kích thước nhỏ để tạo thành tia plasma có nhiệt độ và mật độ năng lượng rất cao. Nhiệt lượng này làm nóng chảy kim loại tại vị trí hàn và hình thành mối nối bền chắc.
Ưu điểm và nhược điểm
| Ưu điểm | Nhược điểm |
|---|---|
| Mối hàn có độ chính xác cao, chất lượng ổn định | Chi phí đầu tư thiết bị và phụ kiện tương đối lớn |
| Tốc độ hàn nhanh hơn TIG, giúp nâng cao năng suất | Yêu cầu người vận hành có chuyên môn và kỹ thuật cao |
| Phù hợp với vật liệu mỏng, chi tiết nhỏ và gia công chính xác | Chi phí vận hành và bảo trì cao hơn các phương pháp thông thường |
| Hồ quang tập trung, vùng ảnh hưởng nhiệt nhỏ, hạn chế biến dạng | Thiết bị và quy trình vận hành tương đối phức tạp |
| Hàn được nhiều loại vật liệu như inox, nhôm và hợp kim đặc biệt | Ít phổ biến trong các xưởng cơ khí nhỏ do chi phí cao |
Ứng dụng
- Gia công inox và kim loại màu.
- Chế tạo linh kiện điện tử, hàng không.
- Sản xuất thiết bị y tế.
- Hàn các chi tiết yêu cầu độ chính xác cao.
- Các ngành công nghiệp công nghệ cao.

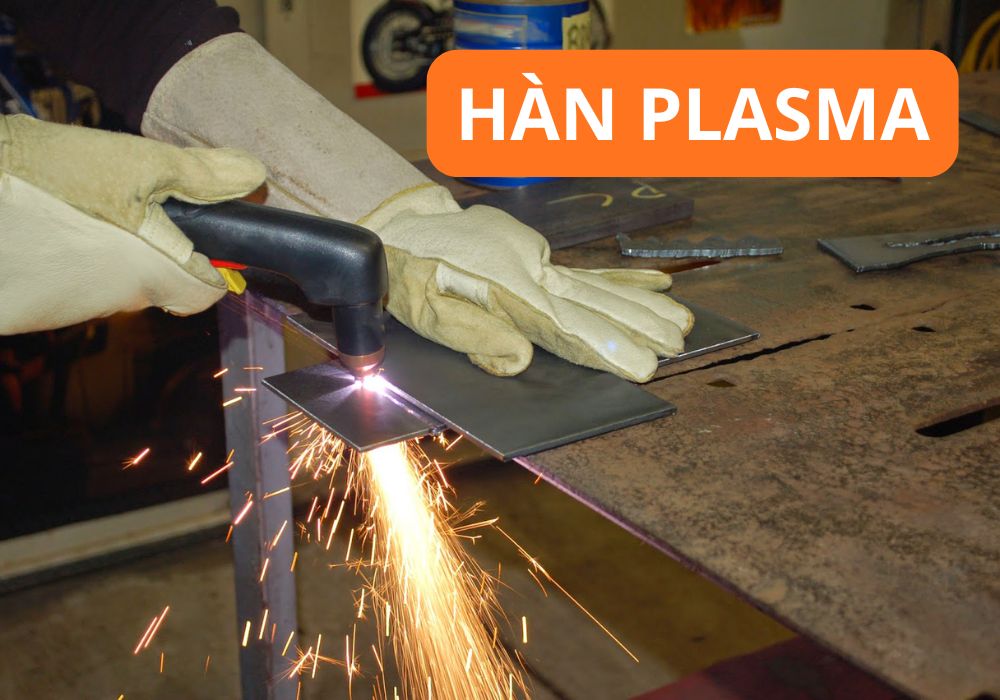

Phương pháp hàn plasma cho phép kiểm soát nhiệt tốt, đảm bảo chất lượng mối hàn
8. Hàn Laser
Hàn Laser là phương pháp hàn sử dụng chùm tia laser có mật độ năng lượng cao để làm nóng chảy và liên kết các chi tiết kim loại.
Nguyên lý hoạt động
Tia laser được hội tụ vào một điểm nhỏ trên bề mặt vật liệu, tạo ra nhiệt lượng lớn làm nóng chảy kim loại tại vị trí hàn. Khi kim loại nguội đi sẽ hình thành mối hàn có độ bền và độ chính xác cao.
Ưu điểm và nhược điểm
| Ưu điểm | Nhược điểm |
|---|---|
| Mối hàn đẹp, độ chính xác cao và ít khuyết tật | Chi phí đầu tư thiết bị rất cao |
| Tốc độ hàn nhanh, phù hợp với sản xuất tự động | Yêu cầu kỹ thuật vận hành và lập trình chuyên môn cao |
| Vùng ảnh hưởng nhiệt nhỏ, hạn chế biến dạng vật liệu | Chi phí bảo trì, sửa chữa và thay thế linh kiện lớn |
| Dễ tích hợp vào dây chuyền tự động hóa hiện đại | Không phù hợp với mọi loại vật liệu và chiều dày |
| Ít cần xử lý bề mặt sau hàn, nâng cao tính thẩm mỹ | Hiệu quả kinh tế thấp đối với các xưởng sản xuất quy mô nhỏ |
Ứng dụng
- Sản xuất ô tô và linh kiện cơ khí chính xác.
- Công nghiệp điện tử và bán dẫn.
- Chế tạo thiết bị y tế.
- Hàng không, vũ trụ.
- Dây chuyền sản xuất tự động hóa hiện đại.

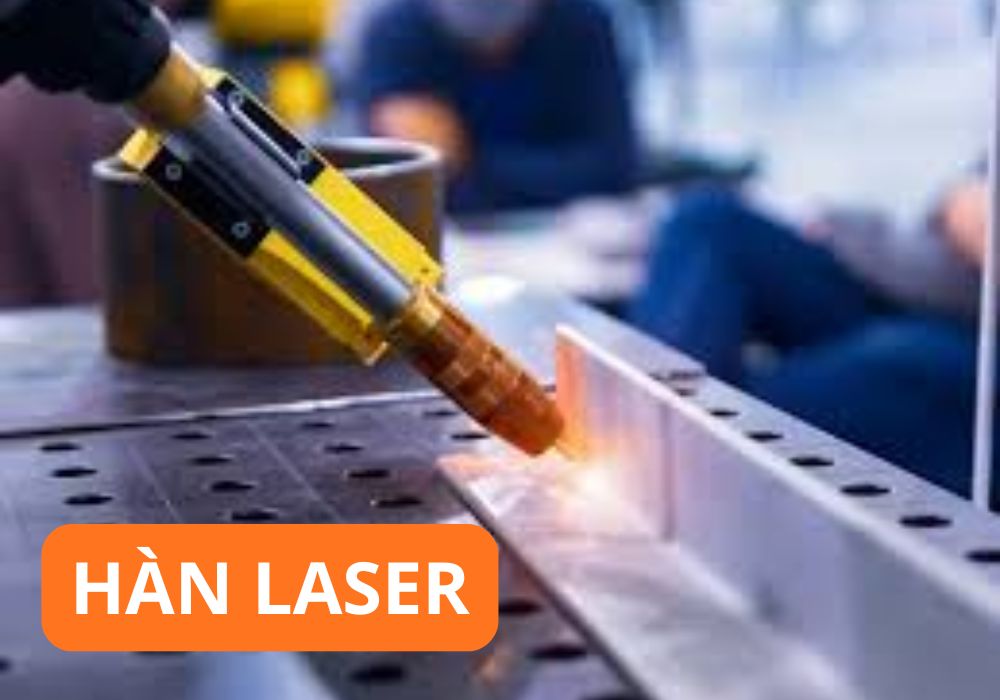

Phương pháp hàn laser phù hợp gia công chi tiết yêu cầu độ chính xác cao
Kiểm Tra Mối Hàn Bằng Phương Pháp Siêu Âm
Sau khi hoàn thành quá trình hàn, mối hàn cần được kiểm tra để phát hiện các khuyết tật bên trong như nứt, rỗ khí, ngậm xỉ hoặc không ngấu. Trong đó, kiểm tra siêu âm (UT) là phương pháp không phá hủy được sử dụng phổ biến nhờ độ chính xác cao.
Cách kiểm tra mối hàn bằng siêu âm:
- Làm sạch bề mặt khu vực cần kiểm tra.
- Bôi chất tiếp âm lên bề mặt mối hàn.
- Đặt đầu dò siêu âm lên vị trí kiểm tra.
- Di chuyển đầu dò dọc theo mối hàn để quét toàn bộ khu vực.
- Phân tích tín hiệu phản xạ trên thiết bị để xác định vị trí và kích thước khuyết tật.
💡 Kinh nghiệm từ Xsafe: Kiểm tra siêu âm nên thực hiện sau khi mối hàn đã được làm sạch hoàn toàn để tín hiệu phản xạ chính xác, giúp phát hiện sớm các khuyết tật ẩn bên trong mối hàn.

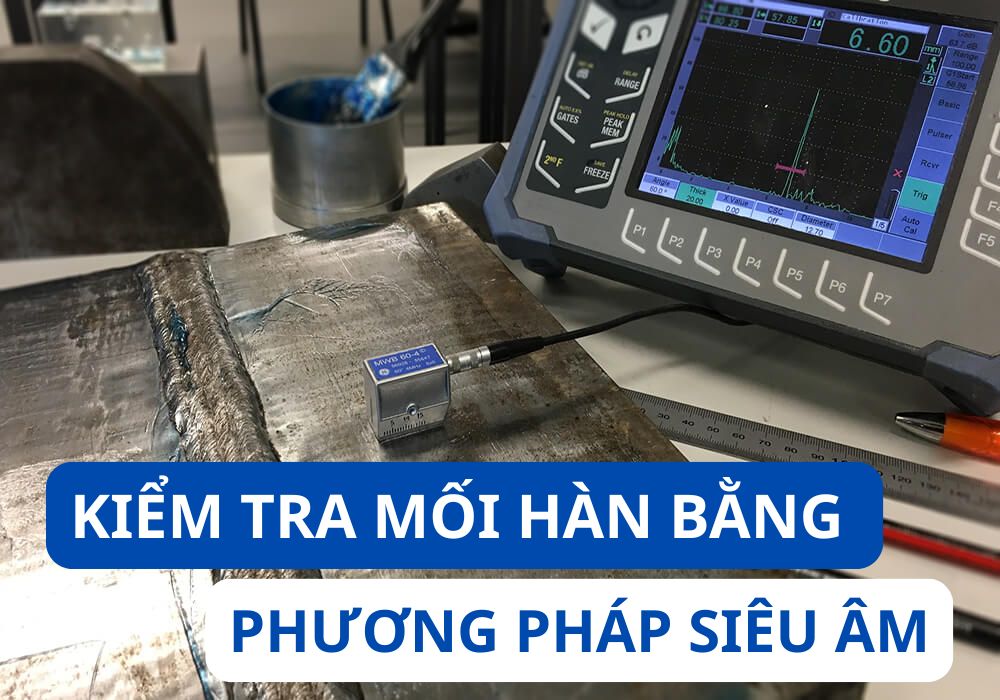

Phương pháp siêu âm (UT) kiểm tra chất lượng mối hàn chính xác và an toàn
Một Số Lưu Ý Khi Lựa Chọn Phương Pháp Hàn
Việc lựa chọn phương pháp hàn phù hợp sẽ ảnh hưởng trực tiếp đến chất lượng mối hàn, năng suất làm việc và chi phí sản xuất. Khi lựa chọn, cần lưu ý các yếu tố sau:
- Loại vật liệu hàn: Thép, inox, nhôm hay kim loại màu sẽ phù hợp với các phương pháp hàn khác nhau.
- Độ dày vật liệu: Vật liệu mỏng thường phù hợp với hàn TIG, trong khi vật liệu dày có thể sử dụng MIG/MAG, FCAW hoặc SAW.
- Yêu cầu chất lượng mối hàn: Các sản phẩm đòi hỏi độ chính xác và tính thẩm mỹ cao nên ưu tiên hàn TIG hoặc hàn Laser.
- Môi trường làm việc: Hàn que và FCAW phù hợp với công trường ngoài trời, trong khi MIG/MAG thường hiệu quả hơn trong nhà xưởng.
- Chi phí đầu tư: Cần cân nhắc giữa chi phí thiết bị, vật tư hàn và năng suất làm việc để lựa chọn phương pháp phù hợp.
⚠️Lưu ý từ Xsafe: Khi lựa chọn phương pháp hàn cần cân nhắc loại vật liệu, độ dày, yêu cầu chất lượng, môi trường làm việc và chi phí để đảm bảo hiệu quả và chất lượng mối hàn.
Lưu ý kỹ thuật khi chọn phương pháp hàn nhằm đảm bảo hiệu quả và giảm sai lỗi mối hàn
Mỗi phương pháp hàn đều có ưu điểm và ứng dụng riêng. Việc lựa chọn đúng kỹ thuật hàn sẽ giúp đảm bảo chất lượng mối hàn, nâng cao hiệu quả làm việc và tối ưu chi phí sử dụng.
Xem thêm:

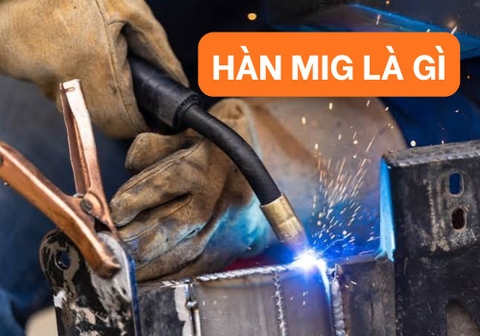

Tìm hiểu về hàn MIG
