Trong quá trình xây dựng, việc xác định góc 90° chính xác là yếu tố then chốt giúp công trình đạt đúng kích thước và hình khối theo thiết kế. Chỉ cần sai lệch nhỏ ở bước này cũng có thể kéo theo nhiều lỗi kỹ thuật trong các giai đoạn thi công tiếp theo.
Mặc dù thước mét là dụng cụ đo đơn giản và quen thuộc, nhưng nếu áp dụng đúng phương pháp, người thi công hoàn toàn có thể tạo được góc vuông chuẩn xác mà không cần đến thiết bị chuyên dụng. Xsafe sẽ giúp bạn hiểu rõ cách lấy góc vuông bằng thước mét và áp dụng hiệu quả trong thực tế xây dựng.
Hướng dẫn đo lấy góc vuông bằng thước mét chuẩn xác
Lấy Góc Vuông Bằng Thước Mét Là Gì?
Lấy góc vuông bằng thước mét là cách gọi phổ biến cho thao tác xác định góc 90° trong quá trình định vị mặt bằng xây dựng. Trong thực tế thi công, phương pháp này còn được biết đến với các tên gọi khác như đo góc vuông hay căn móng, thường được sử dụng nhiều trong xây dựng dân dụng truyền thống.
Bản chất của việc lấy góc vuông là xác lập chính xác các điểm giao nhau giữa các trục công trình bằng phương pháp đo thủ công hoặc kỹ thuật đơn giản.
Đây là bước nền tảng trong quá trình thiết kế và thi công nhà ở, bởi nếu các góc không đạt độ vuông chuẩn, công trình rất dễ gặp tình trạng lệch trục, méo mó hoặc phát sinh sai sót ở các hạng mục thi công tiếp theo.
Khi thực hiện đúng kỹ thuật, việc lấy góc vuông sẽ góp phần đảm bảo kết cấu công trình ổn định, cân đối và bền vững theo thời gian.
Cách Lấy Được Góc Vuông Bằng Thước Mét Đơn Giản
Hướng dẫn các bước lấy góc vuông theo nguyên lý tam giác 3–4–5:
Bước 1: Chuẩn bị trước khi đo
- Chuẩn bị 4 cọc sắt hoặc cọc gỗ dài khoảng 40–50 cm để làm mốc cố định
- Trang bị 1 chiếc búa dùng để đóng cọc xuống nền
- Sử dụng 1 thước mét để đo khoảng cách các cạnh
- Có sẵn 1 cuộn dây dù hoặc dây cước để căng trục và tạo cung đo
Bước 2: Các bước lấy góc vuông bằng thước mét
- Chọn một góc đất tương đối vuông, bằng phẳng và không bị vướng vật cản để làm điểm xuất phát định vị móng
- Giả định điểm D là góc khu đất ban đầu, từ đó xác định vị trí góc nhà theo hai phương với khoảng cách x và y (ví dụ 925 mm và 665 mm)
- Đóng cọc tại điểm A (góc nhà), buộc dây và căng hai cung tròn với bán kính 3 m và 4 m
- Dựa trên cung tròn bán kính 4 m, xác định điểm C sao cho khoảng cách AC đúng 4 m và điểm này cách ranh giới đất một khoảng bằng y
- Đóng cọc tại điểm C, tiếp tục quay cung tròn bán kính 5 m
- Trên đường thẳng cách ranh giới đất một khoảng x, xác định điểm B là giao điểm của hai cung tròn (tâm A bán kính 3m và tâm C bán kính 5m)
- Khi ba điểm A, B, C được xác định, tam giác tạo thành có tỷ lệ 3–4–5, đảm bảo góc tại A là góc vuông
- Từ hai cạnh vuông xuất phát tại điểm A, xác định các trục chính của công trình theo đúng kích thước bản vẽ
- Có thể thay thế tỷ lệ 3–4–5 bằng 6–8–10 hoặc các bội số khác để tăng độ chính xác, miễn là tuân thủ đúng nguyên lý toán học
- Các giá trị x và y chỉ mang tính minh họa, khi áp dụng cần điều chỉnh phù hợp với thực tế khu đất và thiết kế công trình
💡 Kinh nghiệm từ Xsafe: Nên dùng dây cước thay cho dây dù khi căng cung đo. Dây dù co giãn nhẹ theo nhiệt độ và lực kéo, dễ gây sai số tích lũy khi đo cạnh dài. Dây cước cứng hơn, ít biến dạng — đặc biệt quan trọng khi thi công ngoài trời nắng.
Bước 3: Xác định tim móng và tim cột
- Đánh dấu phạm vi đào móng theo kích thước thiết kế, thường dùng vôi để dễ quan sát
- Tiến hành đào đất theo đường đã vẽ
- Thả dây dọi để xác định chính xác vị trí tim móng
- Đổ lớp bê tông lót móng ban đầu
- Kiểm tra lại tim móng nhằm xác định đúng vị trí tim cột
- Bố trí thép móng và thép cột trùng với tim đã xác định
- Tiếp tục đổ bê tông và triển khai các hạng mục thi công tiếp theo
- Lấy góc vuông bằng thiết bị chuyên dụng
- Phương pháp thủ công phù hợp với công trình dân dụng hoặc nhà ở quy mô nhỏ
- Với công trình lớn, yêu cầu độ chính xác cao, cần sử dụng đội ngũ trắc đạc chuyên nghiệp
- Các thiết bị đo chuyên dụng như máy kinh vĩ, máy toàn đạc hoặc máy laser thường được áp dụng cho các dự án quy mô lớn

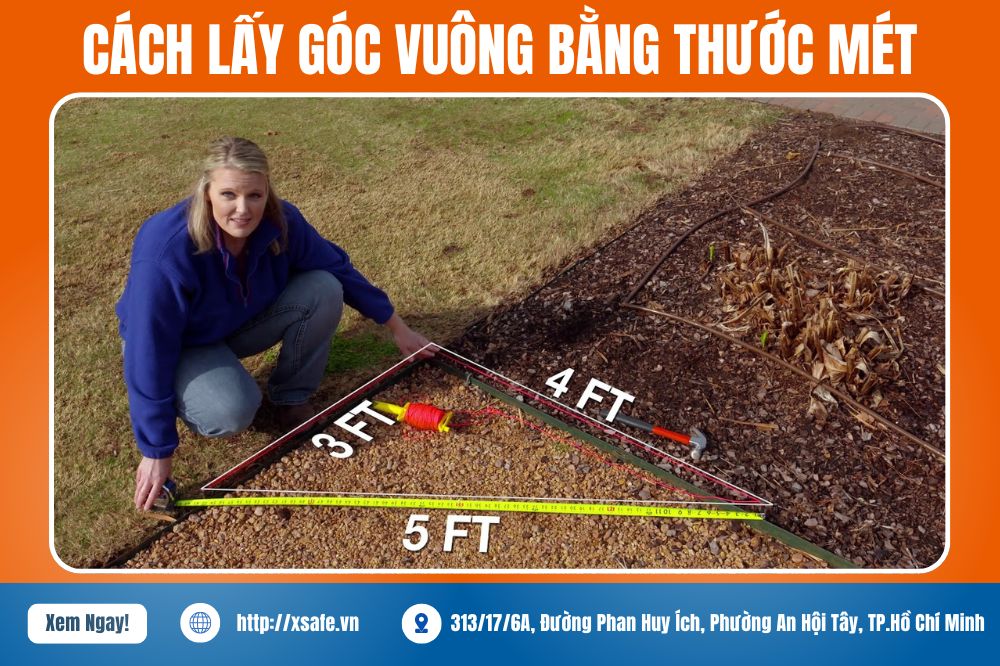

Cách lấy góc vuông theo nguyên lý tam giác 3–4–5
Cách Lấy Góc Vuông Trong Xây Dựng Bằng Máy Đo Chuyên Dụng
- Bước 1: Thực hiện công tác bàn giao mặt bằng giữa các bên liên quan như đơn vị thiết kế, giám sát và chủ đầu tư để thống nhất mốc chuẩn và phạm vi thi công
- Bước 2: Từ mốc tọa độ ban đầu, thiết lập thêm các mốc phụ tại những vị trí thuận tiện cho việc đo đạc, đồng thời đảm bảo dễ quản lý và bảo vệ trong suốt quá trình thi công
- Bước 3: Sử dụng thiết bị đo (máy kinh vĩ, máy toàn đạc…) để xác định và chuyển các điểm trục ra thực địa; các điểm này nên đặt cách trục chính khoảng 5–10 m nhằm tránh bị ảnh hưởng khi đào đất hoặc tập kết vật liệu
- Bước 4: Trong giai đoạn đào đất, chỉ định hình móng sơ bộ bằng cách rải vôi để máy đào thao tác; sau khi hoàn thiện lớp bê tông lót, tiến hành đo đạc lại bằng máy và bật mực trực tiếp trên bề mặt bê tông trước khi lắp đặt cốt thép

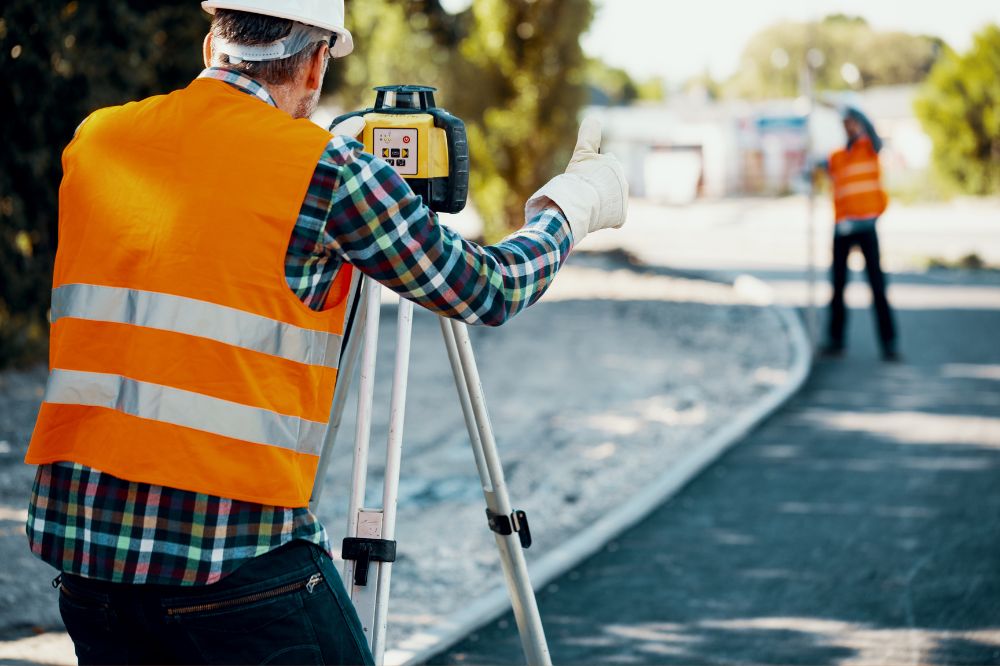

Cách lấy góc vuông bằng máy đo chuyên dụng chuẩn xác
Lưu Ý Khi Đo Và Kiểm Tra Góc Vuông Bằng Thước Mét
- Luôn xác định mốc chuẩn ban đầu rõ ràng, cố định chắc chắn cọc mốc để tránh xê dịch trong quá trình đo
- Thước mét cần được kéo thẳng, không chùng dây và không bị xoắn để đảm bảo số đo chính xác
- Khi áp dụng phương pháp tam giác 3–4–5 hoặc các tỷ lệ tương đương, cần đo đủ và đúng chiều dài các cạnh theo tỷ lệ đã chọn
- Nên đo kiểm tra lại ít nhất 2 lần trước khi cố định trục hoặc tiến hành các bước thi công tiếp theo
- Sau khi xác định góc vuông, cần kiểm tra chéo bằng cách đo hai đường chéo của mặt bằng, đảm bảo chúng có chiều dài bằng nhau
- Tránh đo đạc khi mặt bằng chưa được làm phẳng hoặc có vật cản ảnh hưởng đến độ thẳng của dây căng
- Đối chiếu thường xuyên với bản vẽ thiết kế để đảm bảo kích thước trục và vị trí góc đúng theo yêu cầu kỹ thuật
- Trong điều kiện thi công ngoài trời, cần lưu ý yếu tố gió hoặc nền đất yếu có thể làm lệch dây và cọc mốc
⚠️ Lưu ý: Sai lầm phổ biến nhất khi dùng thước mét là để dây bị chùng hoặc không giữ thẳng. Với tỷ lệ 3–4–5, chỉ cần sai 1 cm ở một cạnh là góc lệch gần 0,5° - tường dài 10 m có thể méo 5–8 cm. Luôn kéo căng dây và có người phụ giữ cọc khi đo.
Ngoài ra bạn có thể tham khảo thêm thước ke vuông để tiện lợi hơn trong việc
Trên đây, Xsafe đã hướng dẫn chi tiết cách lấy góc vuông bằng thước mét theo phương pháp đơn giản, dễ áp dụng trong thực tế thi công. Để quá trình thi công đạt độ chính xác cao hơn, đừng quên lựa chọn và sử dụng các dụng cụ đo lường chất lượng, phù hợp với từng hạng mục xây dựng.
